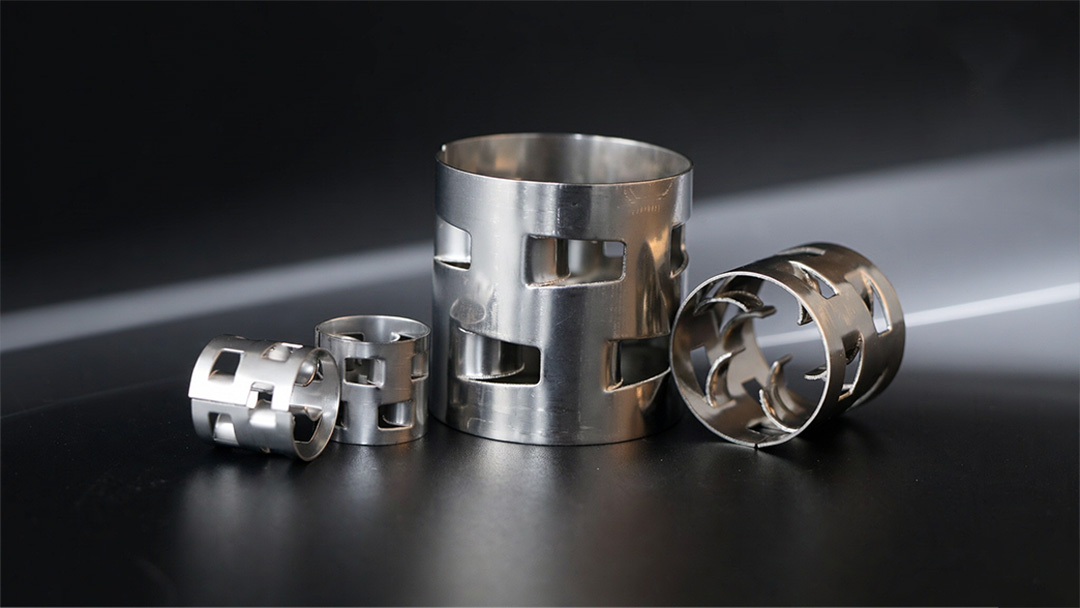

الشكل 1: خاتم بال من الفولاذ المقاوم للصدأ - جسم أسطواني بنوافذ مختومة وأصابع منحنية للداخل.
تنبيه هندسي: عندما تتجاوز درجة حرارة عمود التقطير 100 درجة مئوية، أو يعمل تحت فراغ، أو يتعامل مع الهيدروكربونات والغازات عالية الضغط، فإن الحشوات البلاستيكية ستتشوه أو تتلف. توفر حلقات بال المعدنية المصنوعة من الفولاذ المقاوم للصدأ نسب فراغ تتجاوز 95%، وانخفاضًا طفيفًا في الضغط، وقوة ميكانيكية كافية لدعم الطبقات العميقة - وهو المعيار الصناعي للتقطير والتنقية.
حلقة بال هي الشكل المتطور لحلقة راشيج الكلاسيكية. مع احتفاظها بالشكل الأسطواني (الارتفاع يساوي القطر)، تم تثقيب جدارها بصفين من النوافذ، وثني العروات المعدنية الناتجة نحو الداخل باتجاه المركز. هذا التغيير البسيط يُحدث نقلة نوعية في الأداء: فالنوافذ تُنشئ أسطحًا داخلية ومسارات مفتوحة تُحسّن بشكل كبير توزيع السائل، وكفاءة نقل الكتلة، والإنتاجية، مع خفض انخفاض الضغط.
إن تشكيل الحلقات من شريط الفولاذ المقاوم للصدأ (بدلاً من الصب) يمنحها دقة أبعاد عالية وجدران رقيقة وقوة ميكانيكية متسقة - وكلها أمور بالغة الأهمية للأعمدة الصناعية واسعة النطاق.

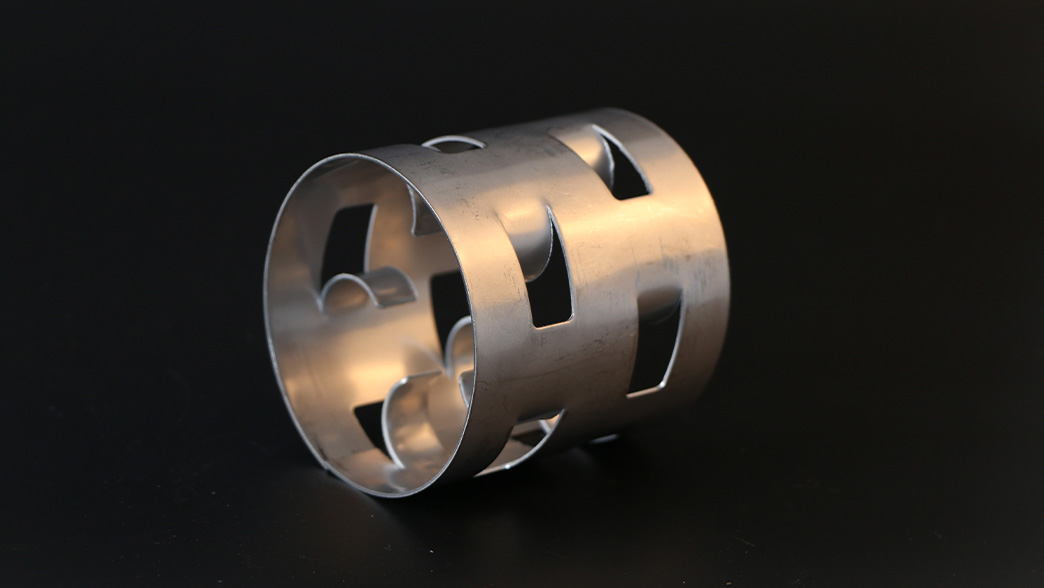

الشكل 2: النوافذ المثقوبة والأصابع المنحنية للداخل تخلق أسطح ترطيب داخلية.
يُبين الجدول أدناه الأحجام القياسية بناءً على الفولاذ المقاوم للصدأ SS304 وسماكة جدار تتراوح بين 0.3 و1.2 مم. تختلف الكثافة الظاهرية باختلاف كل من نوع المادة وسماكة الجدار؛ والقيم الموضحة هي للإشارة فقط.
| الأبعاد (القطر × الارتفاع × السماكة) (مم) | مساحة السطح (م²/م³) | نسبة الفراغات (%) | العدد الإجمالي (قطعة/م³) | الكثافة الظاهرية (كجم/م³) |
|---|---|---|---|---|
| 16 × 16 × 0.3 | 362 | 94.9 | 214,000 | 396 |
| 25 × 25 × 0.5 | 219 | 95.0 | 51,940 | 393 |
| 38 × 38 × 0.6 | 146 | 95.9 | 15180 | 318 |
| 50 × 50 × 0.8 | 109 | 96.0 | 6500 | 314 |
| 76 × 76 × 1.2 | 71 | 96.1 | 1830 | 308 |
مصدر البيانات: مُجمّعة من بيانات قياسية صناعية (SS304، القيم النظرية للاسترشاد بها؛ تختلف الكثافة الظاهرية الفعلية باختلاف سُمك الجدار). تتوفر أحجام مخصصة (6/10/13/89/100 مم) وسُمك غير قياسي عند الطلب.

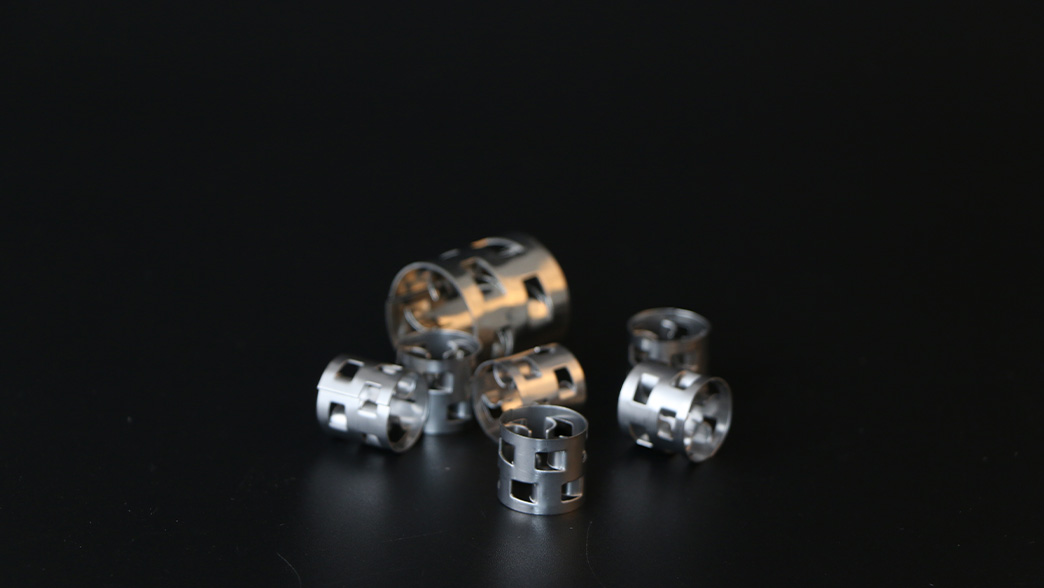

الشكل 3: اختيار المواد - المعدن لدرجات الحرارة والضغط العاليين، والبلاستيك للتآكل، والسيراميك للحرارة الشديدة.
| مادة | درجة حرارة التشغيل | التطبيق النموذجي |
|---|---|---|
| SS304 / 304L | تصل درجة الحرارة إلى حوالي 400 درجة مئوية | مواد عضوية نظيفة، تجزئة الهيدروكربونات، خدمات عامة |
| SS316 / 316L | تصل درجة الحرارة إلى حوالي 400 درجة مئوية | امتصاص الغاز الحمضي، أمين/ثاني أكسيد الكربون2 خدمة، تيارات تحتوي على الكلوريد |
| الفولاذ الكربوني | تصل درجة الحرارة إلى حوالي 350 درجة مئوية | خدمة هيدروكربونية حساسة للتكلفة وغير قابلة للتآكل |
| دوبلكس 2205 / 904 لتر | تصل درجة الحرارة إلى حوالي 300 درجة مئوية | نسبة عالية من الكلوريد / مياه البحر، تآكل شديد |
| هاستيلوي / تيتانيوم / مونيل | يعتمد على السبيكة | تآكل شديد، هاليدات، أحماض ساخنة |
للحصول على معلومات أكثر تفصيلاً حول اختيار الفولاذ المقاوم للصدأ 304 مقابل 316L، راجع دليلنا للمواد 304 مقابل 316L. تشمل الدرجات المتاحة SS304، 304L، 316، 316L، 410، 2205 مزدوج، 904L، بالإضافة إلى الفولاذ الكربوني والسبائك الخاصة.
يتم تحديد حلقات بال المعدنية في خدمات الفصل والامتصاص والإزالة - سواء عند الضغط الجوي أو تحت الفراغ، حيث يكون تقليل انخفاض الضغط أمرًا بالغ الأهمية.
الشكل 4: حلقات بال المصنوعة من الفولاذ المقاوم للصدأ يتم تحميلها في عمود التقطير.
س: متى يجب عليّ اختيار خواتم بال المعدنية بدلاً من البلاستيكية؟
ج: يُنصح باختيار المعدن عندما تتجاوز درجة حرارة التشغيل 100 درجة مئوية، أو تحت فراغ، أو عند ضغط عالٍ، أو مع تيارات هيدروكربونية/عضوية حيث تتشوه المواد البلاستيكية أو تتمدد. أما في البيئات المسببة للتآكل عند درجات حرارة أقل من 100 درجة مئوية، فإن المواد البلاستيكية مثل البولي بروبيلين أو البولي تترافلوروإيثيلين (PTFE) تُعدّ أكثر اقتصادية.
س: ما مقدار مواد التعبئة التي أحتاجها لعمودي؟
أ: استخدم الكمية الإجمالية من الجدول. لعمود بقطر داخلي 1.5 متر وارتفاع قاعدة 4 أمتار وحلقات بقطر 38 مم: π × 0.75² × 4 × 15,180 ≈ 107,200 قطعة. تواصل معنا لتزويدنا بقطر البرج الداخلي وارتفاع القاعدة للحصول على عرض سعر دقيق.
س: هل يمكن استخدام حلقات بال المصنوعة من الفولاذ المقاوم للصدأ مع التعبئة المنظمة؟
ج: نعم. تُستخدم حلقات بال المعدنية العشوائية غالبًا في الطبقات السفلية أو العلوية جنبًا إلى جنب مع الحشوات المنظمة، خاصةً في عمليات التجديد أو عند الحاجة إلى إعادة التوزيع. يمكننا تصميم طبقة هجينة لعمودك.
تُوفر شركة FXSINO حلقات بال المعدنية المصنوعة من الفولاذ المقاوم للصدأ من طرازات SS304 و304L و316 و316L بجميع المقاسات القياسية (16/25/38/50/76 مم)، مع خيارات إضافية من الفولاذ الكربوني أو المزدوج أو الهاستيلوي أو التيتانيوم. تُشحن كل دفعة مع شهادات مطابقة المواد (MTC وفقًا لمعيار ASTM A240) وتقارير فحص الأبعاد.
