مصنع تغليف معدني هيكلي | تغليف معدني 500Y/700Y

وطن خبر

مصنع تغليف معدني هيكلي | تغليف معدني 500Y/700Y

مصنع تغليف معدني هيكلي | تغليف معدني 500Y/700Y
September 04, 2026

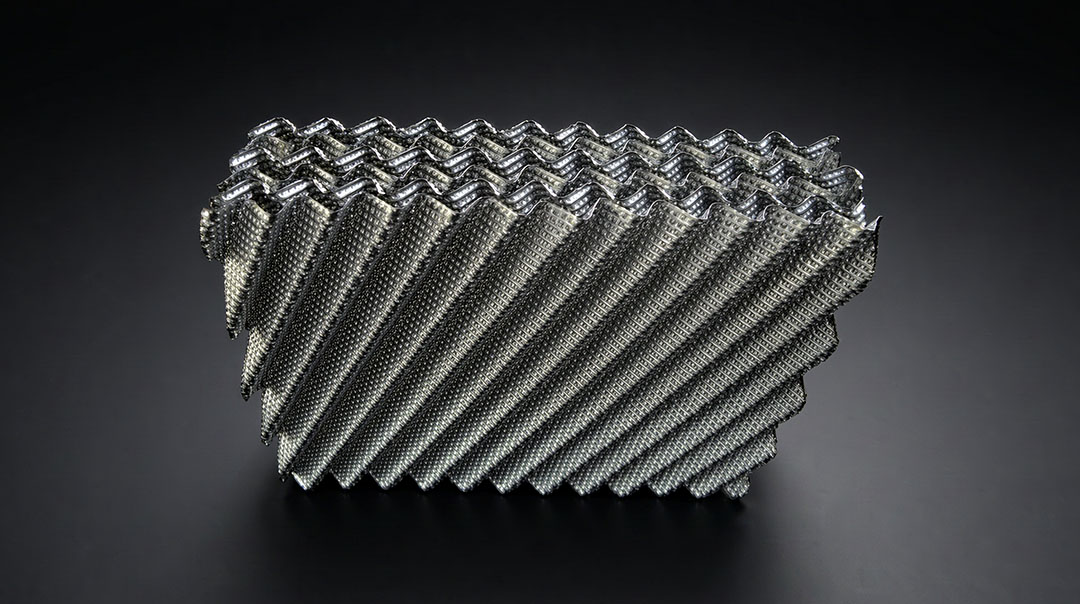

Metal structured packing 500Y and 700Y corrugated wire gauze discs for distillation columns

الشكل 1: حشوة شبكية سلكية معدنية 500Y/700Y - أجزاء قرصية جاهزة لتركيب العمود.

مصنع تغليف معدني هيكلي | تغليف معدني 500Y/700Y

نبذة عن الشركة المصنعة: شركة FXSINO هي شركة مصنعة لحشوات معدنية هيكلية، وتوفر طرازات 500Y و700Y المصنوعة من الفولاذ المقاوم للصدأ SS304 و304L و316 و316L. صُممت هذه الحشوات ذات المساحة السطحية النوعية العالية للتقطير الفراغي، والفصل الحساس للحرارة، والتنقية الدقيقة حيث يكون انخفاض الضغط العالي وعدد الصفائح النظرية العالي أمراً بالغ الأهمية.

1. ما هي التعبئة ذات الهيكل المعدني؟

تُعدّ الحشوات المعدنية الهيكلية أجهزةً عالية الكفاءة لنقل الكتلة، مصنوعة من صفائح معدنية رقيقة (بسماكة تتراوح عادةً بين 0.1 و0.2 مم) من الفولاذ المقاوم للصدأ، أو الفولاذ الكربوني، أو الألومنيوم، أو التيتانيوم. تُختم كل صفيحة بدقة وتُجعّد لتشكيل قنوات بزاوية ثابتة بالنسبة لمحور العمود. تُرتّب الصفائح المتجاورة باتجاهات تموج متعاكسة، مما يُنشئ شبكةً هندسيةً مُرتبةً من القنوات الدقيقة التي تُزيل ظاهرة التوجيه وتدفق الجدار.

ال 500Y و 700Y تنتمي هذه النماذج إلى فئة الحشوات ذات المساحة السطحية النوعية العالية. يشير الحرف "Y" إلى زاوية تموج 45 درجة؛ ويشير الرقم إلى المساحة السطحية النوعية الاسمية بوحدة م²/م³. بالمقارنة مع الحشوات العشوائية، توفر الحشوات المنظمة مساحة سطحية نوعية أكبر بمقدار 4.5 مرة من حلقات بال مع انخفاض ملحوظ في الضغط.

Close-up of 500Y metal structured packing showing 45 degree corrugated sheets with opposite orientations

الشكل 2: صفائح مموجة بزاوية 45 درجة مرتبة باتجاهات متعاكسة تخلق قنوات دقيقة موحدة.

2. 500Y مقابل 700Y: المواصفات الفنية

يتوفر كل من 500Y و 700Y كـ شبكة سلكية (للحصول على أقصى قدر من التبلل وخدمة الشفط) أو صفيحة مثقبة (للحصول على قوة ميكانيكية أعلى ومقاومة أكبر للتلوث). المعايير الرئيسية:

نموذجتمويج
زاوية		منطقة محددة
(م²/م³)		نسبة الفراغ
(%)		لوحات نظرية
(لكل متر مربع)		انخفاض الضغط
(ميجا باسكال/متر)		HETP
(مم)
250Y
(مرجع)		45 درجة25097–982.5–3.02–3 × 10-4300–450
500Y45 درجة50090-954.5–5.53 × 10-4200–300
700Y45 درجة70085-878-104.5–6.5 × 10-4150–200

تم تجميع البيانات من جداول البيانات القياسية لعدة مصنّعين. يُعدّ طراز 500Y الأكثر استخدامًا على نطاق واسع في تغليف الأسلاك الشبكية؛ بينما يُضاعف طراز 700Y عدد الصفائح النظري لكل متر لتحقيق فصل فائق الدقة. تتوفر طرازات 450Y و550Y(X) و750Y حسب الطلب.

3. لماذا تختار 500Y / 700Y؟

مزايا الأداء الأساسية

  • كفاءة فصل فائقة: يوفر جهاز 700Y ما بين 8 إلى 10 صفائح نظرية لكل متر - وهو مثالي لفصل النظائر والمواد الكيميائية الدقيقة عالية النقاء.
  • انخفاض الضغط المنخفض: يعمل جهاز 500Y عند ضغط يتراوح بين 0.05 و 0.3 كيلو باسكال/متر فقط، مما يتيح التقطير العميق تحت ضغط أقل من 7 كيلو باسكال دون فقدان مفرط للطاقة.
  • قابلية التبلل الشعري: يعمل هيكل الشاش السلكي على حبس السائل في طبقة رقيقة، مما يحافظ على كفاءة عالية حتى عند كثافات الرش المنخفضة التي تصل إلى 0.2 م³/(م²·س).
  • لا يوجد تأثير تضخيم: يعني الترتيب الهندسي المنتظم أن أداء المختبر يتناسب بشكل متوقع مع الأبراج ذات الأقطار الكبيرة.
  • مرونة تشغيلية كبيرة: يؤدي أداءً ثابتاً عبر تقلبات الأحمال الواسعة مع عدم وجود حد أدنى للأحمال تقريباً.

4. اختيار المواد

مادةحالة الخدمةالتطبيق النموذجي
SS304 / 304Lخدمة عامة، خالية من الكلوريدتقطير الميثانول، استخلاص الإيثانول
SS316 / 316Lحمض خفيف يحتوي على الكلوريدتقطير حمض الأسيتيك، واستخلاص حمض الهيدروكلوريك، وخدمة الأمينات
321 ستانلس ستيلمقاومة الأكسدة في درجات الحرارة العاليةوحدات الإصلاح، أعمدة التفريغ ذات درجة الحرارة العالية
دوبلكس 2205 / تيتانيوممقاومة عالية للتآكل + نقاء عالٍحمض الفوسفوتنجستيك، مواد وسيطة صيدلانية
الفولاذ الكربونيهيدروكربون غير قابل للتآكلالتقطير الجوي الحساس للتكلفة

جميع المواد متوفرة مع شهادات اختبار المصنع (MTC) وفقًا لمعيار ASTM A240. للاطلاع على مقارنة مفصلة بين الفولاذ 304 والفولاذ 316L، يُرجى مراجعة دليل المواد الخاص بنا.

5. التطبيقات الأساسية

  • • التقطير بالتفريغ: المواد الحساسة للحرارة، خدمة الفراغ العميق أقل من 7 كيلو باسكال - أمر ضروري للعطور والفيتامينات والمواد الكيميائية الدقيقة.
  • • تصحيح دقيق: استعادة المذيبات عالية النقاء (≥ 99.9٪)، فصل المتماكبات، فصل المركبات النظائرية.
  • • البتروكيماويات: وحدة إزالة الميثان من الإيثيلين (الفصل بالتبريد)، تنقية مونومر الستايرين، أبراج التفريغ في المصافي.
  • • المواد الكيميائية للفحم: عملية تقطير الميثانول (عملية 3 أعمدة / 4 أعمدة)، فصل الجليكول.
  • • المستحضرات الصيدلانية: تكرير فيتامين هـ، واستخلاص فيتامين ج، وتنقية المادة الفعالة.
  • • فصل الهواء: غسل النيتروجين السائل، برج التبريد، استخلاص الغازات النادرة.
500Y metal structured packing discs installed in a distillation column with 90 degree rotation between layers

الشكل 3: تم تدوير طبقات التعبئة المتجاورة 90 درجة أثناء التركيب لضمان توزيع موحد للغاز والسائل.

6. إرشادات التركيب

  • اتجاه الطبقة: يجب تدوير طبقات التعبئة المتجاورة 90 درجة بالنسبة لبعضها البعض لتعزيز الخلط الشعاعي ومنع التكتل.
  • ارتفاع الصب: صب مواد التعبئة دائمًا من ارتفاع أعلى من السرير - لا تسقطها مباشرة أبدًا. يجب على الأفراد عدم الوقوف على مواد التعبئة؛ ضع ألواحًا لتوزيع الوزن.
  • محددات السرير: قم بتركيب ألواح تثبيت فوق كل طبقة لمنع التمييع عند سرعات الغاز العالية. راجع دليل محدد الطبقة الخاص بنا.
  • إعادة التوزيع: بالنسبة للأحواض التي يزيد ارتفاعها عن 3-5 أمتار، قم بتركيب أجهزة تجميع وتوزيع السوائل. راجع دليلنا لأجهزة التجميع والتوزيع.
  • غير مُوصى به لـ: خدمات التلوث الشديد والوسائط شديدة التآكل - ضع في اعتبارك استخدام نوع الصفيحة المثقبة بدلاً من الشاش السلكي.

7. أسئلة وأجوبة سريعة

س: متى يجب عليّ تحديد 700Y بدلاً من 500Y؟

ج: اختر جهاز 700Y عندما تتطلب عملية الفصل 8-10 صفائح نظرية لكل متر - عادةً لفصل النظائر، أو فصل المتماكبات، أو المواد الكيميائية الدقيقة فائقة النقاء. أما للتقطير الفراغي العام للمواد الحساسة للحرارة، فإن جهاز 500Y يوفر أفضل توازن بين الكفاءة والسعة.

س: ما هو الحد الأدنى لقطر العمود لـ 500Y/700Y؟

أ: شبكة سلكية التعبئة المنظمة يُحقق هذا النظام أفضل أداء في الأعمدة ذات الأقطار الصغيرة والمتوسطة (عادةً من 100 إلى 1200 ملم). أما للأقطار الأكبر، فيُنصح باستخدام النوع ذي الصفيحة المثقبة (250Y/350Y) لتقليل تكاليف التصنيع والتركيب. نقوم بتصميم كل قرص حشو بدقة متناهية ليتناسب مع القطر الداخلي لبرجك.

س: هل بإمكانكم التصنيع وفقاً لرسومات البرج الخاصة بنا؟

ج: نعم. بصفتي التعبئة المنظمة بصفتنا شركة مصنعة، نقوم بتصنيع كل قرص وفقًا للقطر الداخلي لعمودك، وارتفاع الطبقة، ومواصفات المواد. أرسل إلينا رسم برجك وظروف التشغيل، وسنقوم بتسليم أقراص التعبئة الجاهزة للتركيب مع تقارير فحص الأبعاد الكاملة.

طلب تغليف معدني هيكلي 500Y/700Y

تُصنّع شركة FXSINO حشوات معدنية هيكلية من نوعي 500Y و700Y، بتكوينات من الشبك السلكي والصفائح المثقبة، باستخدام مواد من الفولاذ المقاوم للصدأ SS304، 304L، 316، 316L، 321، والفولاذ المزدوج، والتيتانيوم. تصل الطاقة الإنتاجية إلى 1000 متر مكعب شهريًا. يُرفق بكل طلب شهادات من المصنع وتقارير فحص الأبعاد.

للتواصل مع FXSINO: jackieqiu9202@gmail.com | +86 18507999558
