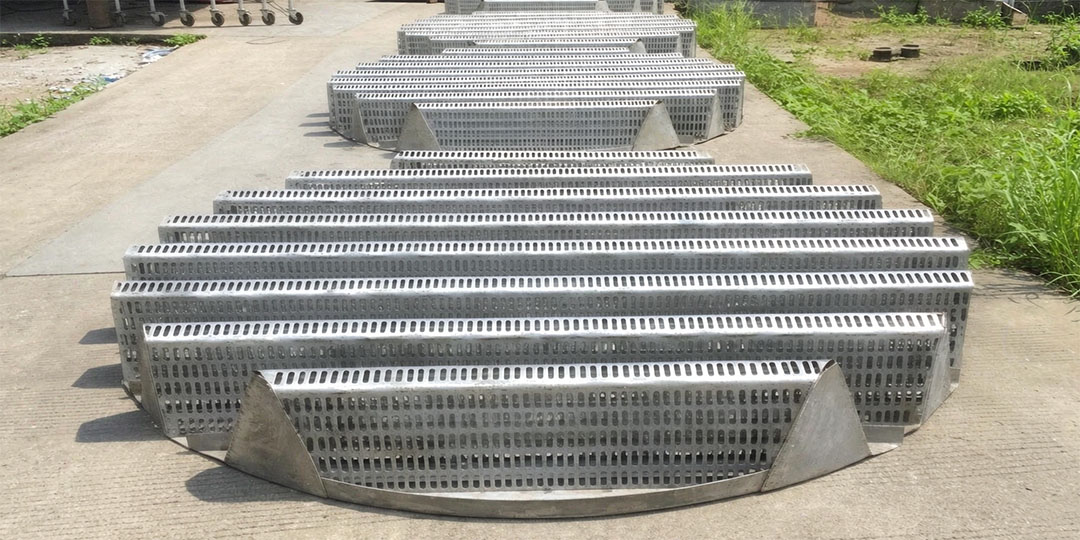

الشكل 1: شبكة دعم سنام الجمل - مقطع مقوس مستمر مختوم من صفيحة فولاذية.
تنبيه هندسي: تُعدّ شبكة الدعم أساس طبقة التعبئة. ففشل الدعم يعني انهيار التعبئة، وانسداد تدفق الغاز، وتوقفًا مكلفًا للعملية. توفر شبكات سنام الجمل (أو ما يُعرف بشبكات ظهر الجمل) مساحة مفتوحة تزيد عن 90% مع قدرة تحمل استثنائية، ولكن فقط عند تصميمها وفقًا لأحمال عمودك المحددة. إليك البيانات التي تحتاجها.
تُصنع شبكة دعم سنام الجمل - والتي تُسمى أيضًا دعامة ظهر الجمل - من صفائح فولاذية تُشكّل على هيئة أقواس متصلة (متموجة). تُشكّل هذه "السنامات" مقطعًا هيكليًا صلبًا، بينما توفر المسافات بين الأقواس مساحة مفتوحة واسعة لمرور الغازات والسوائل. وعلى عكس شبكات القضبان المسطحة، يحوّل الشكل المقوس كل ضلع إلى عارضة حاملة للأحمال.

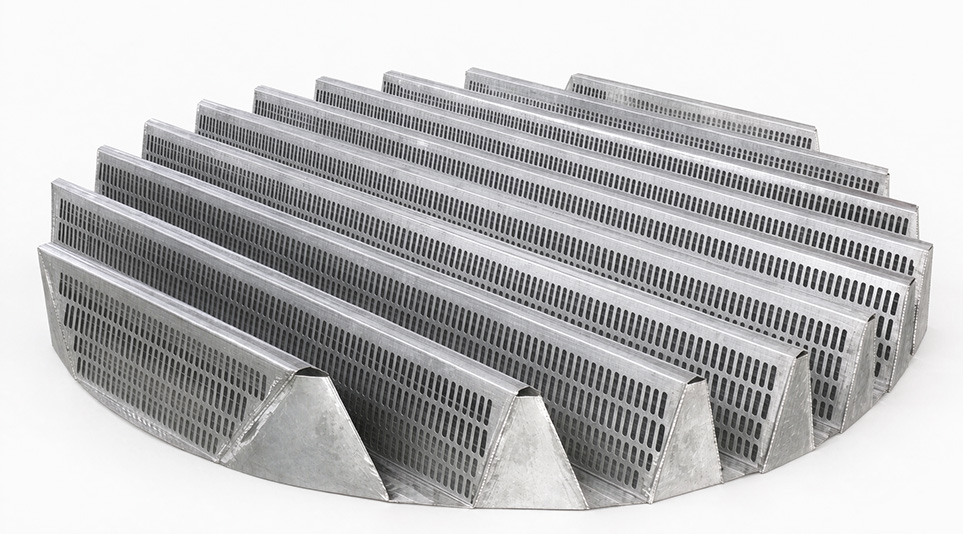

الشكل 2: الأبعاد الرئيسية - ارتفاع القوس (H)، وسمك الصفيحة (t)، ونسبة المساحة المفتوحة.
| المعلمة | النطاق النموذجي | ملاحظة تصميمية |
|---|---|---|
| منطقة مفتوحة | 90 - 95% | يقلل من انخفاض الضغط عبر مستوى الدعم. |
| ارتفاع القوس | 150 - 300 مم | الأقواس الأعلى تحمل حمولة أكبر ولكنها تقلل من ارتفاع السرير. |
| سمك الصفائح | 3 - 6 مم | مدفوعًا بحمل القاع المحسوب (انظر القسم 3). |
| عرض الوحدة | 300 - 500 مم | يجب أن يمر عبر فتحة عمود التفتيش (عادةً ما تكون DN500 أو أكبر). |
| قطر الثقب | 10 - 25 مم | وازن بين تصريف السوائل والحلول البديلة للتعبئة. |
تعتمد قدرة تحمل شبكة سنام الجمل على ثلاثة متغيرات: سمك الصفيحة، وارتفاع القوس، ونوع المادة. يشمل الحمل الكلي للطبقة وزن الحشوة، واحتجاز السائل، وأي فرق ضغط على جانب العملية.
قدرة التحميل النموذجية حسب سمك الصفيحة (SS316L، ارتفاع القوس 200 مم):
عامل أمان التصميم: احرص دائمًا على تحديد عامل أمان لا يقل عن 2.5 ضعف الحمل التشغيلي المحسوب. تتطلب درجات الحرارة التي تتجاوز 300 درجة مئوية تخفيضًا في القدرة - استشر مهندسينا.

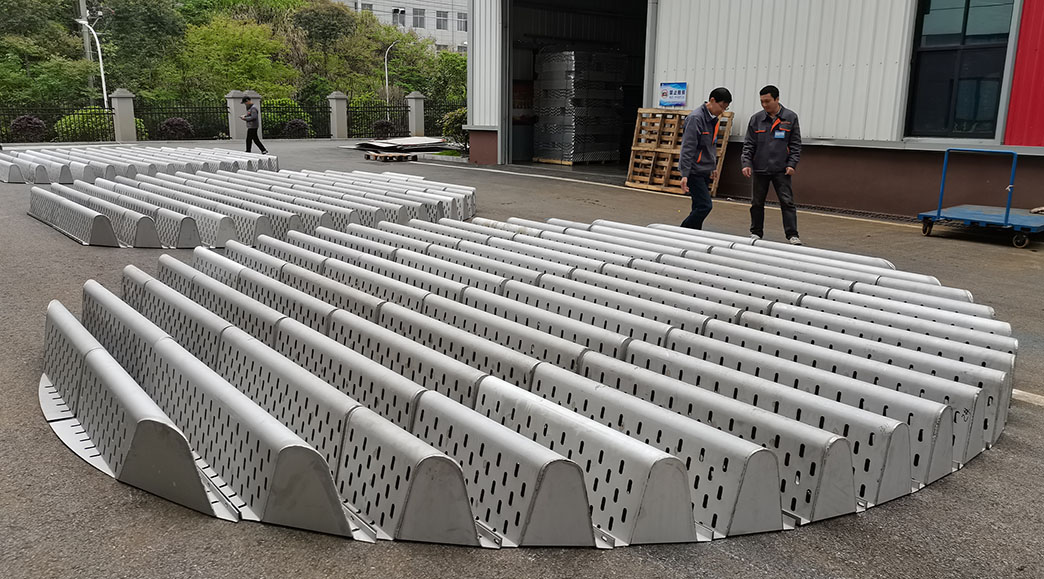

الشكل 3: توفر شبكة سنام الجمل (يسار) مساحة مفتوحة بنسبة 90٪+ مقابل ~45٪ لشبكة القضبان التقليدية (يمين).
| عامل | شبكة سنام الجمل | شبكة قضبان |
| منطقة مفتوحة | 90 - 95% | 40 - 50% |
| انخفاض الضغط | الحد الأدنى | متوسط إلى مرتفع |
| إعادة توزيع السوائل | مدمج (تجمع الأودية المقوسة الماء وتعيد تقطيره) | لا شيء (يتطلب جامعًا منفصلاً) |
| سعة التحميل | مرتفع (يعمل القوس كجسر) | معتدل |
| خطر التلوث | منخفض (أودية ذاتية التصريف) | أعلى (الأسطح المستوية تحبس المواد الصلبة) |
الخطوة 1 - حساب حمولة القاع: كثافة التعبئة × ارتفاع الطبقة × مساحة البرج + نسبة السائل المحتجز (عادةً 5-15% من حجم التعبئة). لـ عبوة 500Y، توقع حوالي 7.2 كجم/م² لكل مليمتر من ارتفاع السرير.
الخطوة 2 - التحقق من إمكانية الوصول إلى فتحة التفتيش: يجب ألا يتجاوز عرض الوحدة قطر فتحة التفتيش مطروحًا منه خلوص 50 مم. فتحة تفتيش قياسية بقطر DN500 ← أقصى عرض للوحدة 450 مم.
الخطوة 3 - التحقق من شروط العملية: تتطلب درجات الحرارة التي تزيد عن 300 درجة مئوية استخدام صفيحة أكثر سمكًا أو سبيكة مطورة. ويتطلب التشغيل في بيئة مفرغة من الهواء دخولًا سلسًا للغاز (يقلل شكل الحدبة من فقدان الغاز عند الدخول).
الخطوة 4 - مطابقة تصنيف التآكل: نفس السبيكة المستخدمة في حشوتك. راجع قسمنا. دليل المقارنة بين 304 و 316L بالنسبة لعتبات الكلوريد.

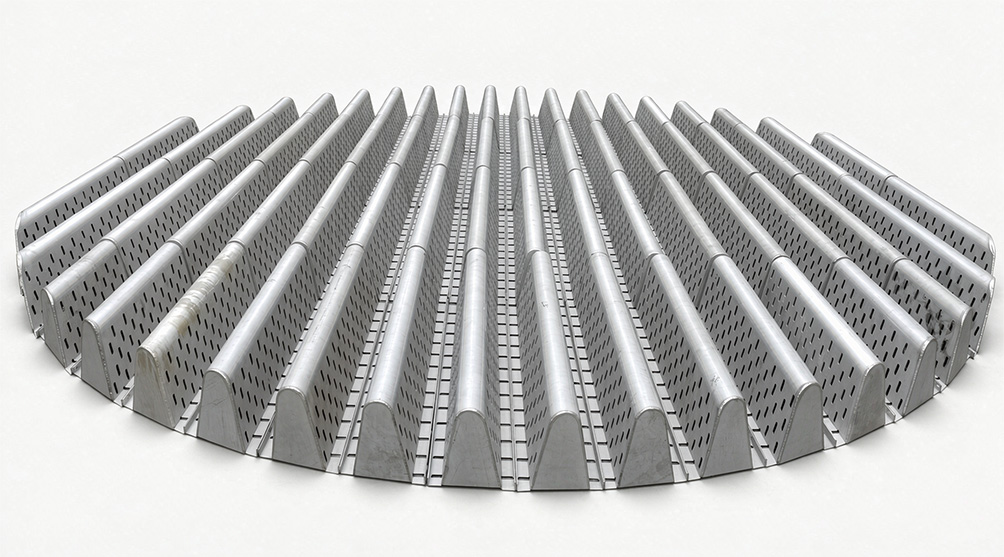

الشكل 4: تركيب وحدات شبكة سنام الجمل من خلال فتحة تفتيش DN500.
| نمط الفشل | سبب | وقاية |
| تشوه دائم | التحميل الزائد أو الزحف الناتج عن درجات الحرارة العالية | قم بتطبيق عامل أمان بمقدار 2.5 ضعف؛ وخفّض القدرة عند درجة حرارة أعلى من 300 درجة مئوية. |
| فشل التعبئة | قطر الفتحة كبير جدًا بالنسبة لحجم التعبئة | أقصى فتحة = 60% من تباعد تموجات التعبئة |
| تجاوز الغاز | فجوات بين الوحدات النمطية والواجهة | قم بلحام شرائط مانعة للتسرب محيطية أثناء التركيب |
| تآكل الثقوب | تركيزات عالية من المواد المسببة للتآكل في الوديان | حدد نفس السبيكة المستخدمة في الحشوة؛ وتأكد من تصريف المياه |
تستقر شبكة سنام الجمل في أسفل طبقة التعبئة. وفوقها توضع طبقة التعبئة، وفوقها موزع السائل. تعمل أخاديد الشبكة المقوسة على تجميع السائل بشكل طبيعي، وتعمل كموزع تقريبي، وهو أمر بالغ الأهمية عند استخدامها مع التعبئة ذات الهيكل الصفيحي المثقب، الذي يُضيف إعادة توزيع جانبية من خلال الثقوب. للاطلاع على نظرة شاملة لاختيار التعبئة، راجع دليلنا المكون من 5 عوامل.

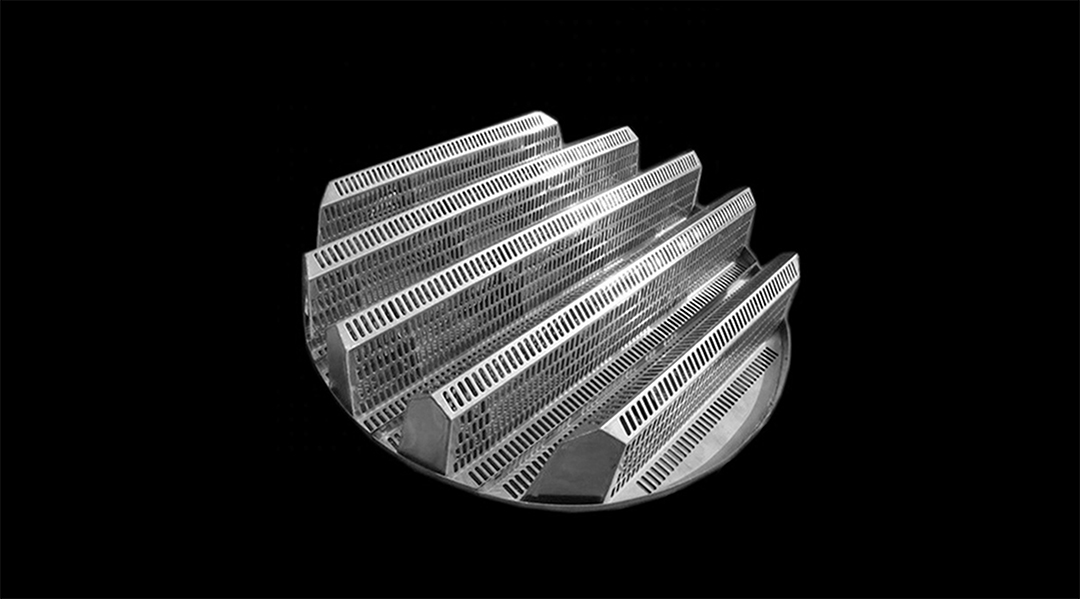

الشكل 5: تجميع الأجزاء الداخلية للبرج بالكامل - شبكة سنام الجمل في الأسفل، والتعبئة المنظمة في المنتصف، وموزع السائل في الأعلى.
س: هل يمكن لشبكة سنام الجمل أن تحل محل جامع السوائل المنفصل؟
ج: في كثير من الحالات، نعم. تجمع الأودية المقوسة السائل وتقطره على الطبقة السفلية، مما يوفر إعادة توزيع أساسية. ومع ذلك، بالنسبة للأعمدة الطويلة (ارتفاع الطبقة > 6 أمتار) أو سوء التوزيع الشديد، لا يزال يُوصى باستخدام جامع وموزع سائل مخصص على المستويات المتوسطة.
س: كيف أمنع مواد التعبئة من السقوط عبر فتحات الشبكة؟
ج: يجب ألا يتجاوز قطر الثقوب 60% من تباعد تموجات التغليف. بالنسبة لتغليف 250Y (بتباعد 25 مم تقريبًا)، يجب ألا يتجاوز قطر الثقوب 15 مم. أما بالنسبة لتغليف 500Y (بتباعد 12 مم تقريبًا)، فيجب ألا يتجاوز قطر الثقوب 7 مم. يمكننا توفير غطاء شبكي عند الحاجة.
س: ما هي درجة الحرارة القصوى لشبكات سنام الجمل المصنوعة من الفولاذ المقاوم للصدأ SS316L؟
ج: يحتفظ الفولاذ المقاوم للصدأ SS316L بكامل قوته حتى درجة حرارة 425 درجة مئوية تقريبًا. وفوق ذلك، يصبح الزحف ملحوظًا - نوصي باستخدام الفولاذ المزدوج أو إنكونيل 625 للخدمة المستمرة فوق 450 درجة مئوية.
تُوفر FXSINO شبكات دعم سنام الجمل مع حسابات ميكانيكية كاملة، وشهادات مصنع المواد، ومكونات داخلية متوافقة للبرج. أرسل لنا رقم تعريف البرج، وارتفاع طبقة الطحن، وظروف التشغيل، وسنصمم الحل الأمثل.
للتواصل مع FXSINO: jackieqiu9202@gmail.com | +86 18507999558
