كيفية اختيار حشوة عمود التقطير: 5 عوامل

وطن خبر

كيفية اختيار حشوة عمود التقطير: 5 عوامل

كيفية اختيار حشوة عمود التقطير: 5 عوامل
August 20, 2026

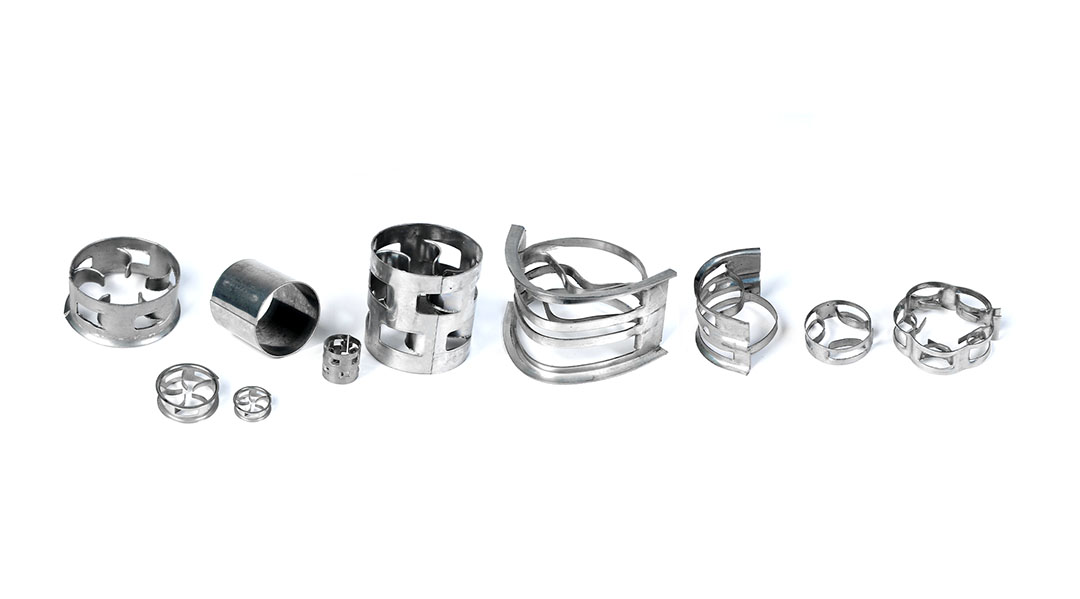

Various types of distillation column packing including structured and random packing

الشكل 1: نظرة عامة على أنواع حشوات أعمدة التقطير الشائعة - من الحلقات العشوائية إلى الصفائح المهيكلة عالية الكفاءة.

كيفية اختيار حشوة عمود التقطيرخمسة عوامل

إجابة سريعة: يعتمد اختيار الحشوة المناسبة لعمود التقطير على خمسة عوامل: (1) ضغط التشغيل، (2) نسبة السائل إلى الغاز، (3) التآكل ونوع المادة، (4) احتمالية التلوث، و(5) المفاضلة بين السعة والكفاءة. يؤدي أي خطأ في هذه العوامل إلى مخاطر ضعف الفصل، أو التلف المبكر، أو الحاجة إلى إعادة العمل بتكلفة باهظة.

إن اختيار حشوة عمود التقطير ليس مجرد شراء سلعة، بل هو قرار تصميمي يؤثر بشكل مباشر على كفاءة فصل عمود التقطير، واستهلاك الطاقة، ووقت التشغيل. سواء كنت تُجدد برجًا قديمًا أو تُصمم برجًا جديدًا، يُرشدك هذا الدليل إلى العوامل الهندسية الخمسة التي تُحدد الخيار الأمثل.

العامل 1: ضغط التشغيل

يُعد الضغط أهم عامل منفرد في اختيار مواد التعبئة والتغليف لأنه يحدد مقدار انخفاض الضغط الذي يمكن أن تتحمله العملية.

Vacuum distillation column versus high-pressure absorption column application
  • خدمة التنظيف بالمكنسة الكهربائية (< 0.1 بار): يجب تقليل انخفاض الضغط إلى أدنى حد. تُعدّ الحشوات الشبكية السلكية (مثل 500Y و700Y) أو الصفائح المثقبة ذات المساحة السطحية المنخفضة (250Y) مثالية. يجب أن تكون زاوية التموج 45 درجة (النوع Y) لتقليل مقاومة الغاز.
  • الضغط الجوي (1 بار): كفاءة وقدرة متوازنتان. تغطي حشوات الألواح المثقبة 250Y أو 350Y معظم التطبيقات.
  • الضغط العالي (> 5 بار): تُعدّ السعة العامل الأهم. اختر تموجات بزاوية 60 درجة (من النوع X) ذات مساحة سطحية منخفضة (125X أو 250X) لزيادة الإنتاجية إلى أقصى حد. كما يُمكن أن يكون التعبئة العشوائية، مثل حلقات بال المعدنية، خيارًا اقتصاديًا في هذه الحالة.

العامل الثاني: نسبة السائل إلى الغاز (L/G)

تحدد نسبة L/G ما إذا كنت بحاجة إلى حشوة تتفوق في توزيع السوائل أو مساحة التماس بين الغاز والسائل.

قاعدة عامة: تتطلب نسبة السائل إلى الغاز العالية (الامتصاص، والغسل) إعادة توزيع ممتازة للسائل، وتُعدّ حشوات الألواح المثقبة الخيار الأمثل. أما نسبة السائل إلى الغاز المنخفضة (التجزئة، والتجريد) فتتطلب مساحة سطح قصوى، وتُعدّ الشاش السلكي أو الحشوات الهيكلية ذات المساحة السطحية العالية (500Y، 700Y) هي الحل.

للحصول على نظرة متعمقة حول كيفية حل الثقوب لمشاكل توزيع السوائل، اقرأ دليلنا حول التعبئة الهيكلية للألواح المثقبة: تعزيز قابلية التبلل والكفاءة.

العامل الثالث: التآكل واختيار المواد

ستتلف مواد التغليف قبل الأوان إذا لم تتحمل المواد المستخدمة في العملية الكيميائية. ما هو الخطأ الأكثر شيوعًا؟ التقليل من تقدير تركيز الكلوريدات.

Corroded 304 stainless steel versus intact 316L structured packing in chloride service
حالة العمليةالمواد الموصى بهالماذا
مواد عضوية نظيفة، خالية من الكلوريداتSS304Lفعال من حيث التكلفة، ومقاومة جيدة للتآكل بشكل عام
H2جنوب، كو2الأمينات مع الكلوريداتSS316Lيقاوم الموليبدينوم بنسبة 2-3% التآكل حتى تركيز 1000-2000 جزء في المليون من الكلور-
كلوريدات مركزة ساخنةالتيتانيوم من الدرجة 2 / الدرجة 7مقاومة فائقة للتنقر والتآكل الشقوقي
حمض الكبريتيك القويسبيكة 20 / هاستيلوي C276يتحمل الأحماض القوية في درجات حرارة مرتفعة

هل تحتاج إلى مساعدة في الاختيار بين النوعين الأكثر شيوعًا؟ اطلع على مقارنتنا المفصلة: 304 مقابل 316L للتغليف الهيكلي: أيهما الأنسب لك؟

العامل الرابع: التلوث ومحتوى المواد الصلبة

إذا كان علفك يحتوي على مواد صلبة عالقة أو بوليمرات أو قطران، فإن التغليف الهيكلي القياسي سيتسبب في انسداده بسرعة. الحل هو استخدام ألواح مثقبة مزودة بآلية تنظيف ذاتي.

Fouled unperforated packing versus clean perforated plate packing after dirty service
  • خدمة تنظيف: أي نوع من أنواع التغليف المنظم يصلح. يوفر الشبك السلكي أعلى كفاءة.
  • التلوث الخفيف (آثار مواد صلبة، فحم الكوك): صفيحة مثقبة بفتحات قطرها 4-5 مم. تعمل هذه الفتحات على إجبار السائل على التبادل بين القنوات، مما يمنع تكون مناطق راكدة تتشكل فيها الرواسب.
  • التلوث الشديد: ضع في اعتبارك التعبئة الشبكية أو التعبئة العشوائية مع ترك مساحة حرة كبيرة. خطط للغسيل المنتظم.

العامل الخامس: المفاضلة بين السعة والكفاءة

هذا هو الحل الوسط الهندسي الكلاسيكي. لا يمكنك تحقيق أقصى قدر من كليهما في نفس الوقت.

Decision tree chart showing capacity versus efficiency trade-off in structured packing selection
أولويةالمساحة النوعية (م²/م³)تمويجنموذج مثال
أقصى قدر من الكفاءة500 - 75045 درجة (على شكل حرف Y)تغليف منظم 500Y
متوازن250 - 35045° أو 60°تغليف معدني هيكلي 250Y
السعة القصوى125 - 25060 درجة (النوع X)125X / 250X

مصفوفة قرارات الاختيار السريع

استخدم هذه المصفوفة كنقطة انطلاق. وللحصول على تفاصيل هندسية دقيقة، استشر دائمًا مورد مواد التعبئة والتغليف الخاص بك.

الخطوة 1: ما هو ضغط التشغيل لديك؟ → في حالة الفراغ، انتقل إلى 250Y/500Y (النوع Y). في حالة الضغط العالي، انتقل إلى 125X/250X.

الخطوة الثانية: ما هي نسبة الطول إلى العرض لديك؟ ← نسبة عالية: صفيحة مثقبة. نسبة منخفضة: شاش سلكي أو هيكل ذو مساحة كبيرة.

الخطوة 3: ما هي المواد المسببة للتآكل الموجودة؟ → مطابقة المادة (304L، 316L، دوبلكس، تيتانيوم).

الخطوة الرابعة: هل يُعدّ التلوث مصدر قلق؟ → نعم: الصفيحة المثقبة. لا: أي نوع.

الخطوة 5: هل الأولوية للسعة أم للكفاءة؟ → اختر المنطقة المحددة وزاوية التموج وفقًا لذلك.

الأسئلة الشائعة

س: هل يمكنني استخدام التعبئة العشوائية بدلاً من التعبئة المنظمة؟

ج: نعم، بالنسبة لعمليات الفصل الأقل تعقيدًا. التعبئة العشوائية (مثل حلقات بال المعدنية) أقل تكلفة وتتحمل التلوث جيدًا، لكنها توفر كفاءة أقل لكل متر من الارتفاع. أما التعبئة المنظمة فهي الخيار الأمثل عندما تحتاج إلى أقصى عدد نظري من المراحل في ارتفاع برج محدود.

س: ما هي مدة صلاحية التعبئة المنظمة؟

ج: في بيئة نظيفة مع اختيار المواد المناسبة، تتراوح مدة التشغيل عادةً بين 10 و15 عامًا. أما في بيئة تآكلية أو ملوثة، فيُتوقع أن تتراوح مدة التشغيل بين 3 و7 سنوات قبل أن تنخفض الكفاءة إلى ما دون الحدود المقبولة.

س: ما هو الحد الأدنى لمتطلبات توزيع السوائل؟

ج: بالنسبة للتعبئة المنظمة، يُنصح بوضع نقطة تقطير سائل واحدة لكل 50-100 سم² من مساحة المقطع العرضي للبرج. يؤدي سوء التوزيع إلى إهدار كفاءة التعبئة بغض النظر عن نوعها.

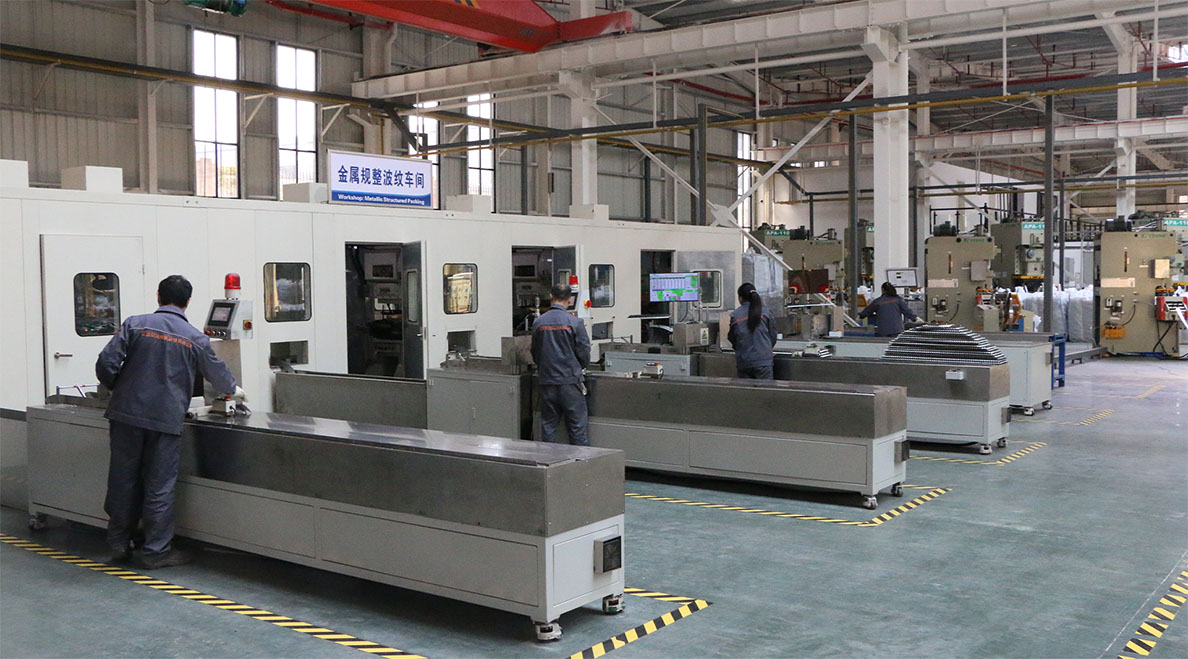

FXSINO manufacturing facility for metal structured packing production

هل تحتاج إلى توصية بشأن التعبئة والتغليف المخصصة؟

أرسل إلينا بيانات العملية الخاصة بك - الضغط، ودرجة الحرارة، ونسبة السائل إلى الغاز، وتركيب السائل، وقطر البرج. سيقوم مهندسونا بتحديد نوع الحشوة الأمثل، والمادة، والشكل الهندسي لعمودك.

للتواصل مع FXSINO: jackieqiu9202@gmail.com | +86 18507999558
