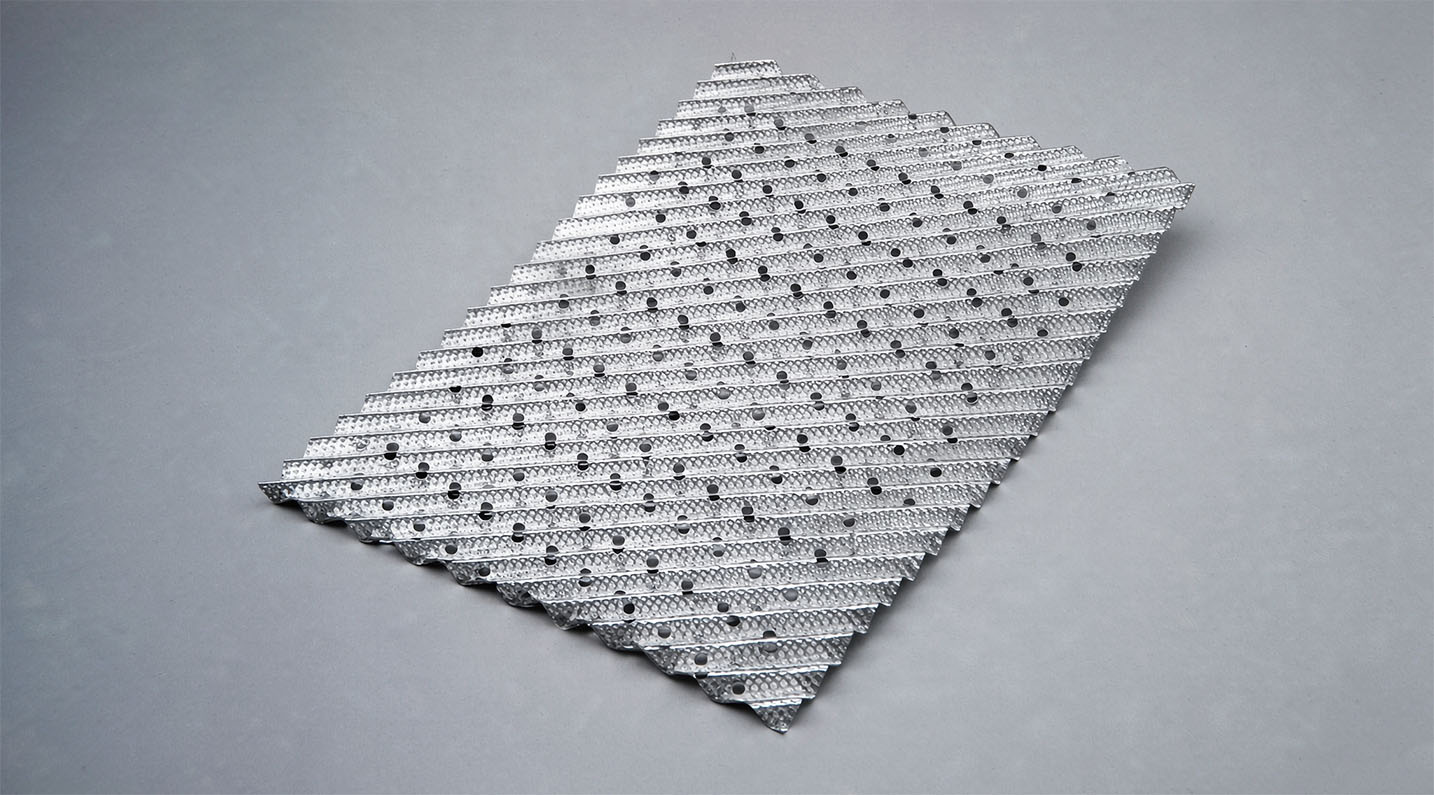

الشكل 1: صورة مقربة لتغليف ذي هيكل صفيحي مثقب يظهر التموج ونمط التثقيب المنتظم.

حشوات ذات هيكل من الألواح المثقبة: تعزيز قابلية التبلل والكفاءة

الخلاصة: تستخدم التعبئة الهيكلية ذات الألواح المثقبة ثقوبًا مثقوبة بدقة (عادة بقطر 4-5 مم) على صفائح معدنية مموجة لإجبار تجديد طبقة السائل، والقضاء على البقع الجافة، وإنشاء مناطق إعادة تدوير مضطربة - مما يوفر معدلات نقل كتلة أعلى بنسبة تصل إلى 20-30% مقارنة بالأسطح غير المثقبة في نفس العمود.

عندما يحدد مهندسو العمليات التعبئة المنظمةالسمة الأكثر سوء فهمًا هي ثقبمعظم المشترين يعرفون أنهم بحاجة إلى "250 ين" أو "500 ين"، لكن القليل منهم يفهم لماذا تُعدّ الثقوب مهمة. تتناول هذه المقالة بالتفصيل الجوانب الفيزيائية والهندسية والفوائد العملية لاختيار الصفائح المثقبة بدلاً من الصفائح غير المثقبة أو المصنوعة من الشاش السلكي.

1. ما هي التعبئة الهيكلية ذات الألواح المثقبة؟

تُصنع عبوات الصفائح المثقبة من صفائح معدنية رقيقة (عادةً بسماكة 0.1-0.2 مم) تُثقب أولاً بنمط منتظم من الثقوب، ثم تُموج بزاوية ثابتة (عادةً 45° أو 60°). تُوضع الصفائح المتجاورة فوق بعضها البعض مع عكس اتجاه التموج لتشكيل قنوات تدفق مفتوحة ومائلة.

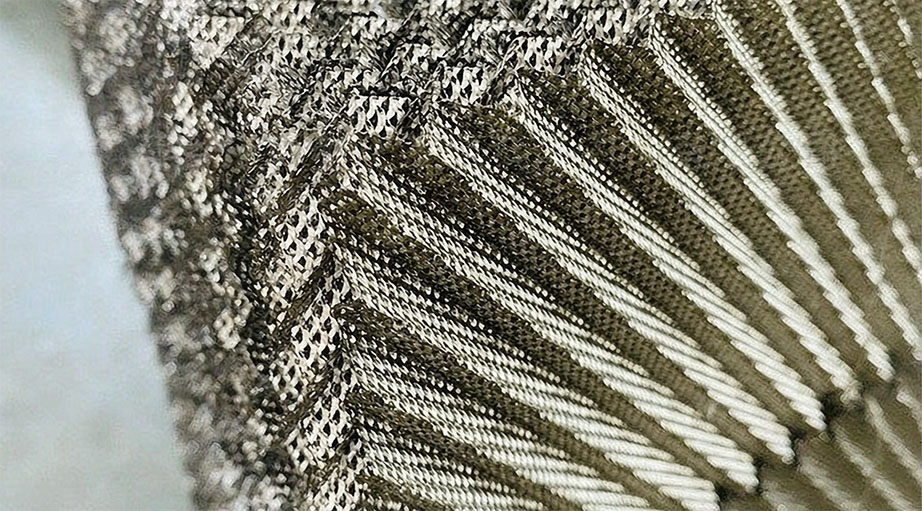

Cutaway diagram of perforated corrugated plates showing reversed corrugation angles and flow channels

يبلغ قياس كل ثقب عادةً قطرها 4-5 ملميؤدي الجمع بين الثقوب والتموجات إلى ثلاثة تأثيرات متزامنة:

  • إعادة توزيع السوائل قسراً - يمر السائل عبر الثقوب إلى القنوات المجاورة، مما يؤدي إلى القضاء على تدفق الجدار وسوء التوزيع.
  • تجديد مستمر للأفلام — ينكسر الغشاء السائل ويتشكل من جديد عند كل ثقب، مما يؤدي إلى تدمير الطبقات الحدية الراكدة.
  • زيادة خشونة السطح — تعمل البنى المجهرية المحيطة بكل ثقب على زيادة وقت الاحتفاظ ومساحة السطح البيني.

تشمل المواصفات الشائعة ما يلي: 125Y، 250Y، 350Y، 450Y، 500Y، و700Y، مع مواد تتراوح من SS304L و SS316L إلى الفولاذ المقاوم للصدأ المزدوج والتيتانيوم (الدرجة 2 / الدرجة 7).

2. كيف تُحسّن الثقوب قابلية التبلل

تعتمد قابلية التبلل على زاوية التلامس: فزاوية التلامس المنخفضة (≤90°) تعني انتشار السائل بشكل متجانس؛ أما الزاوية العالية (>90°) فتُكوّن بقعًا جافة تعيق انتقال الكتلة. على صفيحة معدنية ملساء غير مثقبة، يميل السائل إلى التجمع على طول أخاديد التموجات، تاركًا القمم جافة.

تأثير الثقب: عندما يصطدم السائل بثقب، تسحبه قوى الشعرية عبره، مما يُشكّل "ستارة سائلة" (تُسمى أيضاً "غشاءً مزدوجاً") على الجانب السفلي. تُؤدي هذه الستارة إلى زيادة مساحة السطح البيني النشطة بشكل كبير، وتُحفّز موجات شعرية شديدة على السطح الحر.

High-speed photography of liquid curtain forming through perforation versus dry spots on unperforated plate

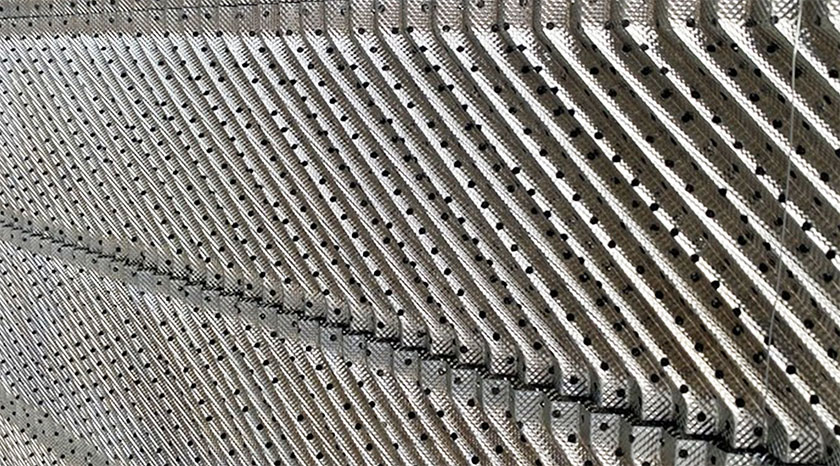

الشكل 2: تكوين الستارة السائلة من خلال الثقوب (يمين) مقابل التوجيه على الصفيحة غير المثقبة (يسار).

أكدت الأبحاث التي أجراها مركز البحث والتطوير التابع لشركة إير ليكيد باستخدام تقنية التصوير البصري ثنائي الأبعاد ثنائي اللون (2D-2C PTV) أن الألواح المثقبة تولد تتشكل دوامات حدوة الحصان حول كل فتحة قبل تشكل الستارة، تليها دوامات دين وإعادة تدوير زوج الكلى بعد تشكل الستارة.تنتج هذه الدوامات الفوضوية عند أرقام رينولدز العالية ما يلي:

  • دوامات مضطربة قوية التي تسرع انتقال الأنواع عند السطح الفاصل بين الغاز والسائل.
  • نقاط الركود مع سرعة الفيلم المحلية البطيئة، مما يؤدي إلى إطالة وقت التلامس بين الغاز والسائل.
  • سرعات الفيلم السلبية تم رصدها محلياً داخل الستارة - دليل على إعادة تدوير حقيقية، وليس مجرد تدفق هابط.

3. عائد الكفاءة: أرقام ذات أهمية

وفقًا لدراسات حديثة حول تعديل سطح التعبئة الهيكلية، يمكن لتحسين قابلية التبلل أن يعزز معدلات انتقال الكتلة عن طريق 20-30% مع تقليل استهلاك الطاقة في الوقت نفسه. وتأتي زيادة الكفاءة من ثلاثة تحسينات قابلة للقياس:

مقياس الأداءصفائح غير مثقبةألواح مثقبة
تجانس توزيع السائلمعتدل (التواصل الروحي)ممتاز (متجانس)
نقطة جافةمرتفع عند نسبة L/G منخفضةالحد الأدنى، حتى عند كثافة الرش 0.2 م³/(م²·س)
زيادة كفاءة نقل الكتلةخط الأساس+20-30%
مقاومة التلوثقليلقوي (تأثير التنظيف الذاتي)

تعمل حشوات الألواح المثقبة بشكل موثوق عند تتراوح كثافة الرش من 0.2 إلى 200 م³/(م²·س) وتتراوح الضغوط من الفراغ إلى الضغط العالي، مما يجعلها التعبئة الهيكلية "متعددة الأغراض" الحقيقية للمواد الكيميائية والبتروكيماوية وتكرير النفط ومعالجة الغاز الطبيعي.

4. اختيار الشكل الهندسي: مطابقة حجم الثقب وزاوية التموج مع عملية التصنيع الخاصة بك

4.1 قطر الثقب ونسبة المساحة المفتوحة

تستخدم الممارسات القياسية ثقوب بقطر 4-5 مميجب أن تكون نسبة المساحة المفتوحة (مساحة الثقب الكلية ÷ مساحة اللوحة) متوازنة:

  • منخفض جدًا (<5٪): يحد من التدفق الجانبي، ويزيد من انخفاض الضغط، ويقلل من وتيرة تجديد الغشاء.
  • المنطقة المثلى: مساحة مفتوحة كافية للسماح بتبادل السوائل بشكل متكرر بين القنوات دون التضحية بمساحة السطح المحددة.
  • مرتفع جداً (>15%): يقلل من مساحة نقل الكتلة الفعالة؛ وتبدأ العبوة في أن تشبه صينية شبكية بدلاً من العبوة المنظمة.

4.2 زاوية التموج: 45 درجة مقابل 60 درجة

تتحكم زاوية التموج بشكل مباشر في المفاضلة بين الكفاءة والقدرة الإنتاجية:

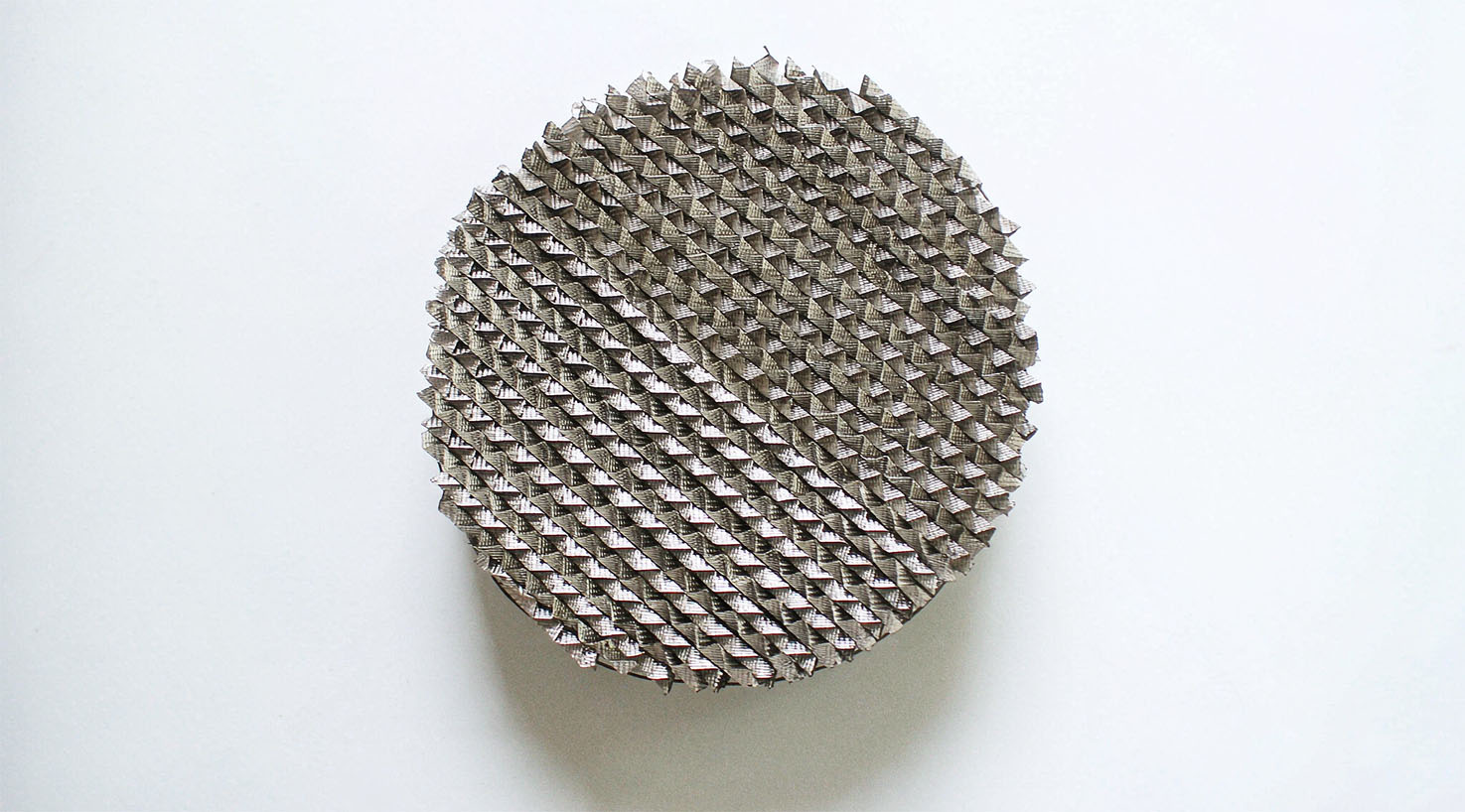

Comparison of 45-degree and 60-degree corrugation angles on perforated plate structured packing
  • 45 درجة (على شكل حرف Y): كفاءة أعلى، سعة أقل. مثالي للتقطير الفراغي حيث يكون انخفاض الضغط هو العامل المحدد. (مثل 250Y، 500Y)
  • 60 درجة (النوع X): سعة أعلى، وكفاءة أقل قليلاً. يُفضل استخدامه في أعمدة الامتصاص الجوية أو المضغوطة ذات الأحمال الغازية العالية. (مثل 250X، 500X)

5. الصفيحة المثقبة مقابل الشاش السلكي: متى يتم اختيار أحدهما

كلاهما "منظم"، لكنهما يخدمان جهات مختلفة:

الأبعادألواح مثقبةشبكة سلكية
الأفضل لـامتصاص عالي للغازات/الغازات، خدمات متسخةانخفاض ضغط منخفض للغاية، تقطير عالي النقاء
منطقة محددة نموذجية125-700 م²/م³تصل إلى 750 م²/م³
يكلفمعتدلنسيج معقد (عالي)
مضاد للترسباتقويضعيف

قاعدة عامة: إذا كانت عمليتك تتضمن H2جنوب، كو2في حالة محاليل الأمينات ذات الحمل السائل العالي، تُعدّ الصفيحة المثقبة الخيار الأمثل. أما في التقطير الفراغي الحساس للحرارة للمواد الكيميائية الدقيقة، حيث يُحدث كل باسكال من انخفاض الضغط فرقًا كبيرًا، فإنّ الشاش السلكي هو الخيار الأفضل. هل تحتاج إلى مساعدة في الاختيار؟ اقرأ دليلنا حول جهاز 500Y للتقطير عالي الكفاءة.

6. التطبيقات النموذجية

تهيمن التعبئة والتغليف ذات الهيكل المثقب على الخدمات التالية:

  • تجفيف وتحلية الغاز الطبيعي — مقاومة قوية للتلوث، وتتحمل أحمال السوائل المتغيرة.
  • تقطير النفط الخام في الغلاف الجوي/الفراغ انخفاض الضغط المنخفض، سعة عالية.
  • استعادة المذيبات وفصل الهواء — التوزيع المنتظم يمنع التكتل.
  • التصحيح الدوائي — سهولة التنظيف، ويتوافق مع معايير ASME و API.
  • CO2 الالتقاط بالأمينات تمنع الثقوب ارتفاع درجة الحرارة الموضعي والتلف.
Workers installing perforated plate structured packing modules inside a distillation column

7. اختيار المواد للخدمات التي تتطلب مقاومة للتآكل

لا تُعدّ الثقوب بحد ذاتها فعّالة إلا بقدر جودة المعدن المحيط بها. في البيئات المحتوية على الكلوريدات، تُصبح حواف كل ثقب نقاط تركيز للإجهاد، مما يُؤدي إلى تآكل نقري. لهذا السبب، يُعدّ اختيار المواد أمرًا بالغ الأهمية.

  • SS304L: مناسب للمواد العضوية النظيفة الخالية من الكلوريدات.
  • SS316L: يحتوي على 2-3% من الموليبدينوم، ويقاوم التآكل في بيئات الكلوريد حتى 1000-2000 جزء في المليون. اطلع على مقارنتنا بين الفولاذ المقاوم للصدأ 304 والفولاذ المقاوم للصدأ 316L.
  • دوبلكس 1.4462: بالنسبة لمجموعات الإجهاد الميكانيكي والكلوريد الشديدة.
  • التيتانيوم من الدرجة 2 / الدرجة 7: بالنسبة للكلوريدات الساخنة المركزة حيث يفشل حتى الفولاذ المقاوم للصدأ 316L.

8. أسئلة وأجوبة سريعة

س: هل يؤدي الانثقاب إلى زيادة انخفاض الضغط؟

ج: الحد الأدنى. تم تصميم الهيكل المفتوح لحشوة الصفيحة المثقبة خصيصًا لتقليل مقاومة تدفق الغاز، مما يؤدي إلى انخفاض الضغط وتحسين كفاءة الطاقة.

س: هل يمكن لحشوات الألواح المثقبة التعامل مع المواد الصلبة أو الملوثات؟

ج: نعم. تسمح خصائص مقاومة التلوث القوية وانخفاض احتباس السوائل للحشوة بتحمل الأنظمة ذات التلوث الجزيئي الطفيف، مما يجعلها مثالية لمعالجة وامتصاص الغاز الطبيعي.

س: ما هو الحد الأدنى لقطر البرج المستخدم في تعبئة الألواح المثقبة؟

أ: ينطبق على الأبراج ذات الأقطار من 80 مم إلى 13 مترًا. أما بالنسبة للأقطار التي تزيد عن 1.5 متر، فيتم توفير العبوة على شكل كتل للتركيب المعياري.

حدد نوع حشوة الألواح المثقبة المناسبة لعمودك

أرسل إلينا بيانات العملية الخاصة بك - تركيبة السائل، ونسبة السائل إلى الغاز، والضغط، ودرجة الحرارة، وقطر البرج. سيقوم مهندسونا بتوصية المساحة النوعية المثلى (من 125Y إلى 700Y)، ونوع المادة، وزاوية التموج.
