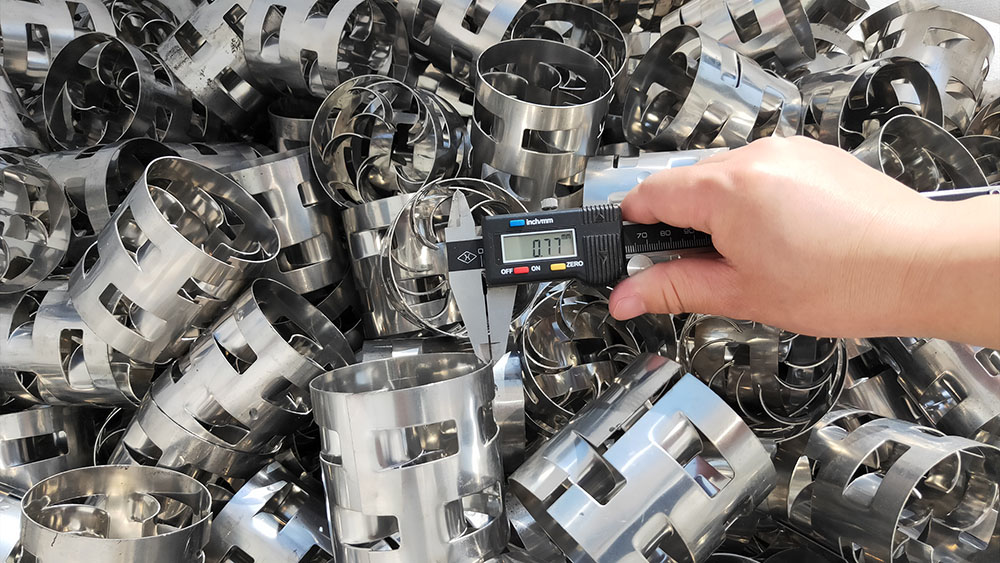

الشكل 1: حلقات بال المصنوعة من الفولاذ المقاوم للصدأ 304 (اللامع) و 316L (غير اللامع) - وهما أكثر نوعين محددين لخدمة الأبراج المسببة للتآكل.
موجز المشتري: تُوفر حلقات بال المعدنية أفضل توازن بين كفاءة نقل الكتلة، والمتانة الميكانيكية، والتكلفة مقارنةً بجميع أنواع الحشوات الأخرى. تُناسب درجات 304 الاستخدامات العامة غير الكلوريدية؛ بينما تُعدّ درجات 316L الخيار الأمثل للتطبيقات التي تحتوي على الكلوريدات، أو الأحماض، أو المستحضرات الصيدلانية. فيما يلي: المواصفات الكاملة، ومنطق اختيار المواد، وعوامل التسعير للمتر المكعب - لتتمكن من وضع ميزانية دقيقة قبل طلب عرض سعر رسمي.
تُعدّ حلقات بال المعدنية العنصر الأساسي في حشو الأبراج العشوائية، وهي مُطوّرة من حلقة راشيج عن طريق ثقب صفين من النوافذ في الجدار الأسطواني وثني الألسنة الناتجة إلى الداخل. يُؤدي ذلك إلى إنشاء أسطح ترطيب داخلية ومسارات غاز مفتوحة، مما يُزيل مشكلة التوجيه الشديد وانخفاض الضغط العالي في الأسطوانات العادية.
مصنوعة من شرائح الفولاذ المقاوم للصدأ (304 أو 316L)، تجمع هذه المنتجات بين قوة ميكانيكية عالية (تدعم طبقات عميقة تصل إلى 6 أمتار دون الحاجة إلى دعامات وسيطة)، ومقاومة للحرارة تصل إلى 450 درجة مئوية، ومقاومة للتآكل في مجموعة واسعة من التطبيقات المائية والعضوية. لمزيد من التفاصيل التقنية، راجع قسمنا صفحة مواصفات خاتم بال المعدني المصنوع من الفولاذ المقاوم للصدأ.

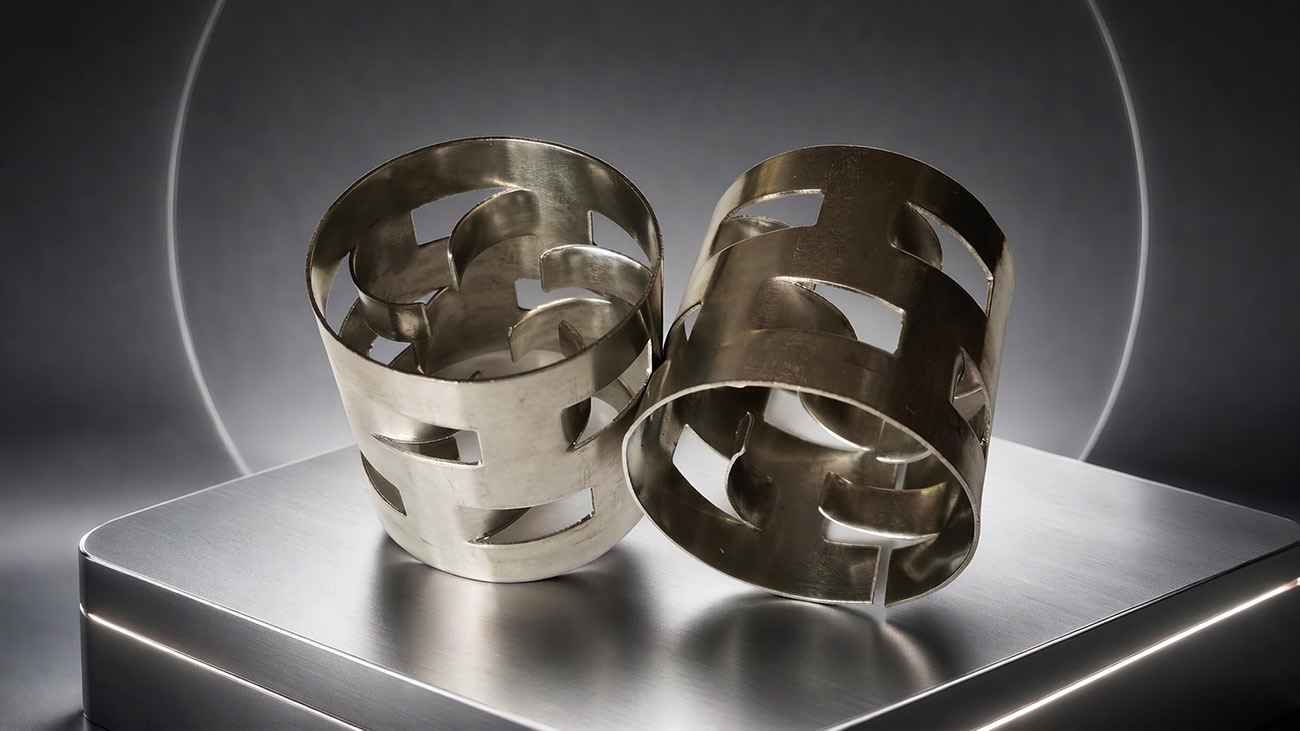

الشكل 2: النوافذ المثقوبة والأصابع المنحنية للداخل - السمات الهندسية التي تمنح حلقات بال نقل كتلة أفضل بنسبة 30-50٪ من حلقات راشيج.
جميع الأبعاد بالمليمتر. تنطبق البيانات على كل من النوعين 304 و316L (قد يختلف سمك الجدار قليلاً حسب الشركة المصنعة):
| الأبعاد (القطر × الارتفاع × السماكة) (مم) | مساحة السطح (م²/م³) | نسبة الفراغات (%) | العدد الإجمالي (قطعة/م³) | الكثافة الظاهرية (كجم/م³) | فرق الضغط النموذجي (باسكال/متر) |
|---|---|---|---|---|---|
| 16 × 16 × 0.3 | 330–360 | 96.0–96.5 | 214,000 | 360–380 | 400–550 |
| 25 × 25 × 0.5 | 210–220 | 94.5–95.5 | 51,900 | 310–340 | 250–400 |
| 38 × 38 × 0.6 | 140–146 | 95.0–96.0 | 13800 | 280–310 | 180–300 |
| 50 × 50 × 0.8 | 105–109 | 94.5–95.5 | 6500 | 240–270 | 120–200 |
| 76 × 76 × 1.0 | 70–74 | 95.0–96.0 | 1830 | 220–250 | 80–150 |
البيانات مُجمّعة من بيانات حلقات بال المصنوعة من الفولاذ المقاوم للصدأ وفقًا لمعايير الصناعة. الكثافة الظاهرية الموضحة هي للدرجة 304؛ أما الدرجة 316L فهي أثقل بنسبة 2% تقريبًا. تتوفر أحجام مخصصة (10/13/89/100 مم) وسماكات جدارية مختلفة حسب الطلب.
يُعدّ الاختيار بين الفولاذ 304 و316L العاملَ الأهمّ في تحديد السعر. ولا يقتصر الفرق على تكلفة المواد فحسب، بل يشمل أيضًا عمر الخدمة، ومخاطر توقف العمل، ومقاومة التآكل. راجع قسمنا دليل التعبئة الهيكلية 304 مقابل 316L للحصول على بيانات كاملة عن عتبة التآكل.
| عامل | الفولاذ المقاوم للصدأ 304 | الفولاذ المقاوم للصدأ 316L |
|---|---|---|
| الكروم / النيكل / الموليبدينوم | 18% كروم / 8% نيكل / 0% موليبدينوم | 16% كروم / 10% نيكل / 2-3% موليبدينوم |
| مؤشر الحفر (PREN) | 18-20 | 24-26 |
| مقاومة الكلوريد | ≤ 50 جزء في المليون (بارد، محايد) | ≤ 200 جزء في المليون (بارد)، ≤ 100 جزء في المليون (ساخن) |
| أقصى درجة حرارة | 450 درجة مئوية (مستمر) | 450 درجة مئوية (مستمر) |
| السعر النسبي (للمتر المكعب) | خط الأساس (1200-1800 دولار) | علاوة بنسبة 15-25% (2500-4000 دولار) |
| الأفضل لـ | الماء العذب، المواد العضوية، الأحماض غير الكلوريدية، المذيبات | مياه البحر، المذيبات المكلورة، حمض الهيدروكلوريك/الكلور2 التنظيف، الصيدلاني |

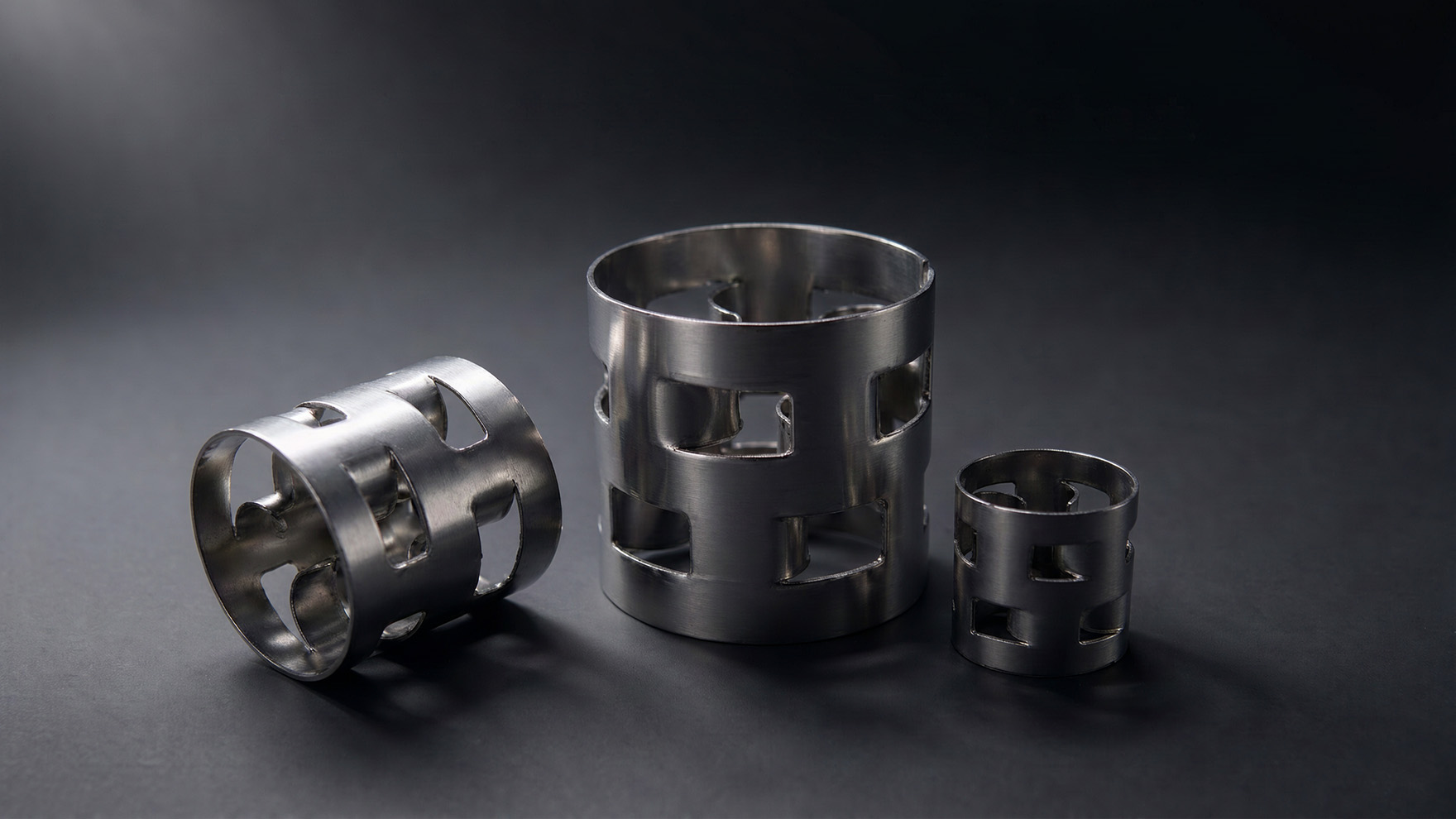

الشكل 3: 304 (لامع، يسار) مقابل 316L (غير لامع، يمين) - الفرق المرئي طفيف؛ أداء مقاومة التآكل ليس كذلك.
الشكل 4: حلقات بال 304 بقطر 38 مم محملة في عمود تقطير بقطر داخلي 1.2 متر على شبكة دعم سنام الجمل.
س: كم يكلف الفولاذ 316L أكثر من الفولاذ 304 لنفس الحجم؟
ج: عادةً ما تكون هناك علاوة تتراوح بين 15 و25%، مدفوعة بمحتوى الموليبدينوم (2-3%) وانخفاض إنتاجية المصنع. بالنسبة لطلب 10 أمتار مكعبة من حلقات بقطر 50 مم، يبلغ الفرق حوالي 3000 إلى 5000 دولار أمريكي - وهو غالبًا أقل من تكلفة يوم واحد من التوقف غير المخطط له بسبب تشقق الإجهاد الناتج عن الكلوريد.
س: هل يمكنني خلط الفولاذ المقاوم للصدأ 304 والفولاذ المقاوم للصدأ 316L في نفس البرج؟
ج: غير مستحسن. يؤدي التوصيل الجلفاني بين الدرجات في الخدمة المائية الموصلة إلى تسريع تآكل مقاطع 304. استخدم درجة واحدة في جميع أنحاء الخدمة، أو افصلها بحاجز غير موصل (مثل طبقة حلقة سيراميكية).
س: ما هو الحد الأدنى لكمية الطلب وما هي مدة التسليم المعتادة؟
ج: الحد الأدنى للطلب هو متر مكعب واحد (يُقبل استخدام أحجام مختلطة). يتم شحن الأحجام القياسية (25/38/50 مم من الفولاذ 304/316L) خلال 7-10 أيام. أما الأحجام المخصصة، أو السبائك الخاصة، أو المعالجة بالتخميل، فتستغرق مدة إضافية تتراوح بين 15 و25 يومًا. تواصل معنا لتزويدنا برقم تعريف البرج، وارتفاع الطبقة، وشروط الخدمة للحصول على عرض سعر نهائي.
أرسل إلينا قطر برج المعالجة، وارتفاع طبقة التكسير، ودرجة حرارة التشغيل، وتركيب سائل المعالجة (خاصةً تركيز الكلوريد). سنوصي لك بالفولاذ المقاوم للصدأ 304 أو 316L، ونحسب الكمية الدقيقة بالمتر المكعب، ونقدم لك عرض سعر نهائي خلال 24 ساعة. توفر FXSINO حلقات بال من الفولاذ المقاوم للصدأ بجميع الأحجام القياسية مع شهادة مطابقة المواد، وتقارير الأبعاد، ومطابقة المواصفات. شبكات الدعم, موزعي السوائل، و محددات السرير للحصول على حزم أبراج كاملة.
للتواصل مع FXSINO: jackieqiu9202@gmail.com | +86 18507999558
