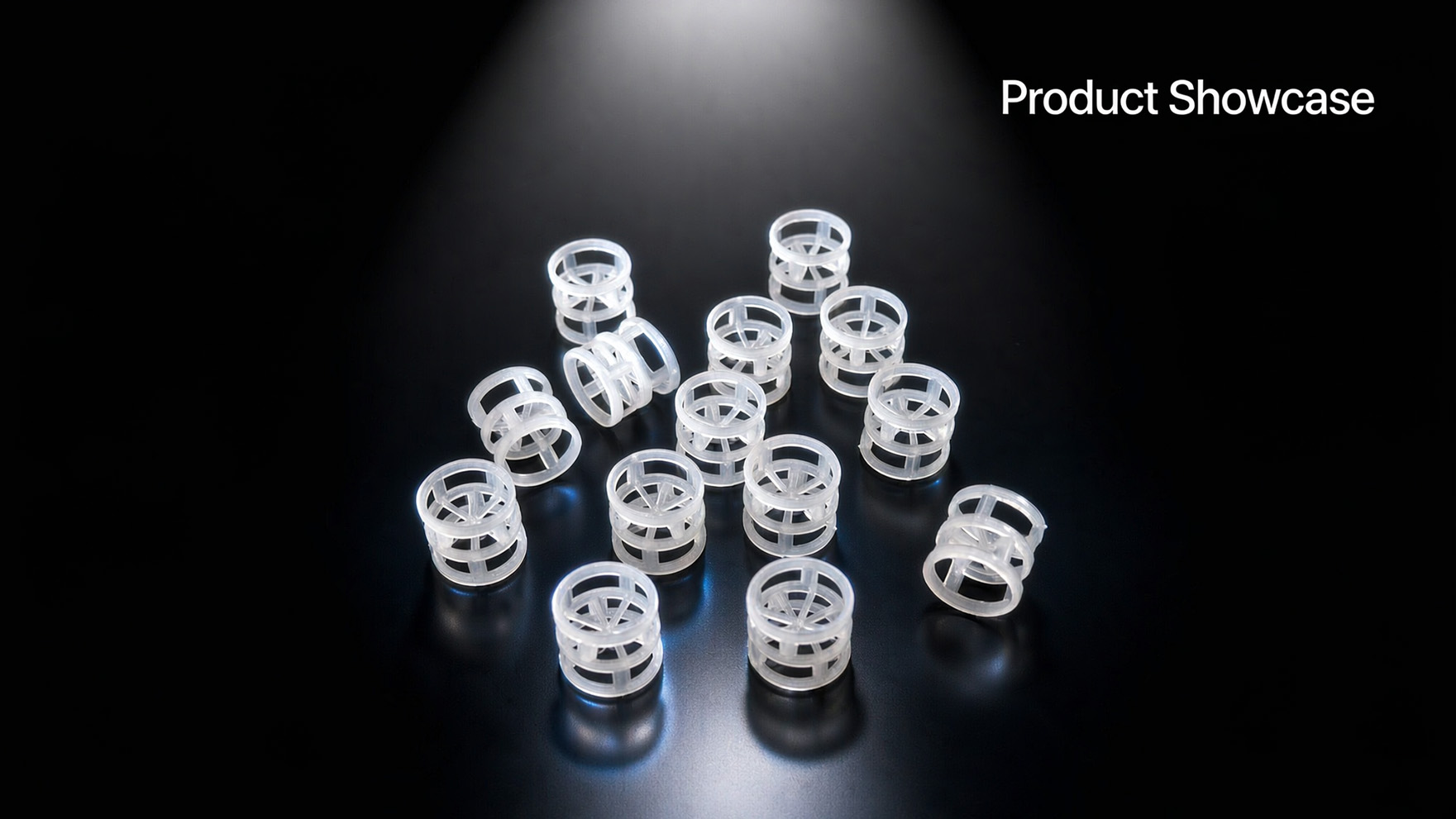

الشكل 1: حلقات بال البلاستيكية - أنواع PP و RPP و CPVC و PVDF لامتصاص وفرك الخدمة المسببة للتآكل.
موجز هندسي: عندما تعمل أبراج التقطير بدرجة حرارة أقل من 100 درجة مئوية وتتعامل مع محاليل مائية أكالة، فإن استخدام الحشوات المعدنية يُعدّ مبالغة، بل وسيتعرض للتآكل على أي حال. توفر حلقات بال البلاستيكية المصنوعة من البولي بروبيلين، والبولي بروبيلين المقوى بالراتنج، والبولي فينيليدين فلورايد، نسب فراغ تتجاوز 90%، وانخفاضًا طفيفًا في الضغط، ومقاومة كاملة للتآكل بتكلفة زهيدة. إليك المواصفات الكاملة.
تُعدّ حلقة بال أكثر أنواع حشوات الأبراج العشوائية استخدامًا في العالم. وقد تطورت من حلقة راشيج: فمع احتفاظها بالشكل الأسطواني (الارتفاع يساوي القطر)، تم تثقيب جدارها بصفين من النوافذ، ثم ثني العروات الناتجة نحو الداخل باتجاه المركز. يُحدث هذا التغيير الهندسي البسيط تحولًا جذريًا في الأداء، إذ تُنشئ النوافذ أسطحًا داخلية لترطيب الغاز وتفتح مسارات له، مما يُزيل ظاهرة التوجيه الحاد وانخفاض الضغط الكبير التي تُعاني منها حلقات راشيج العادية.
عند تشكيلها من اللدائن الحرارية (PP، RPP، PVC، CPVC، PVDF)، تصبح حلقة بال عبارة عن حشوة عشوائية خفيفة الوزن ومقاومة للتآكل واقتصادية مناسبة لامتصاص وفرك وتبريد وإزالة السوائل والغازات المسببة للتآكل غير المؤكسدة.

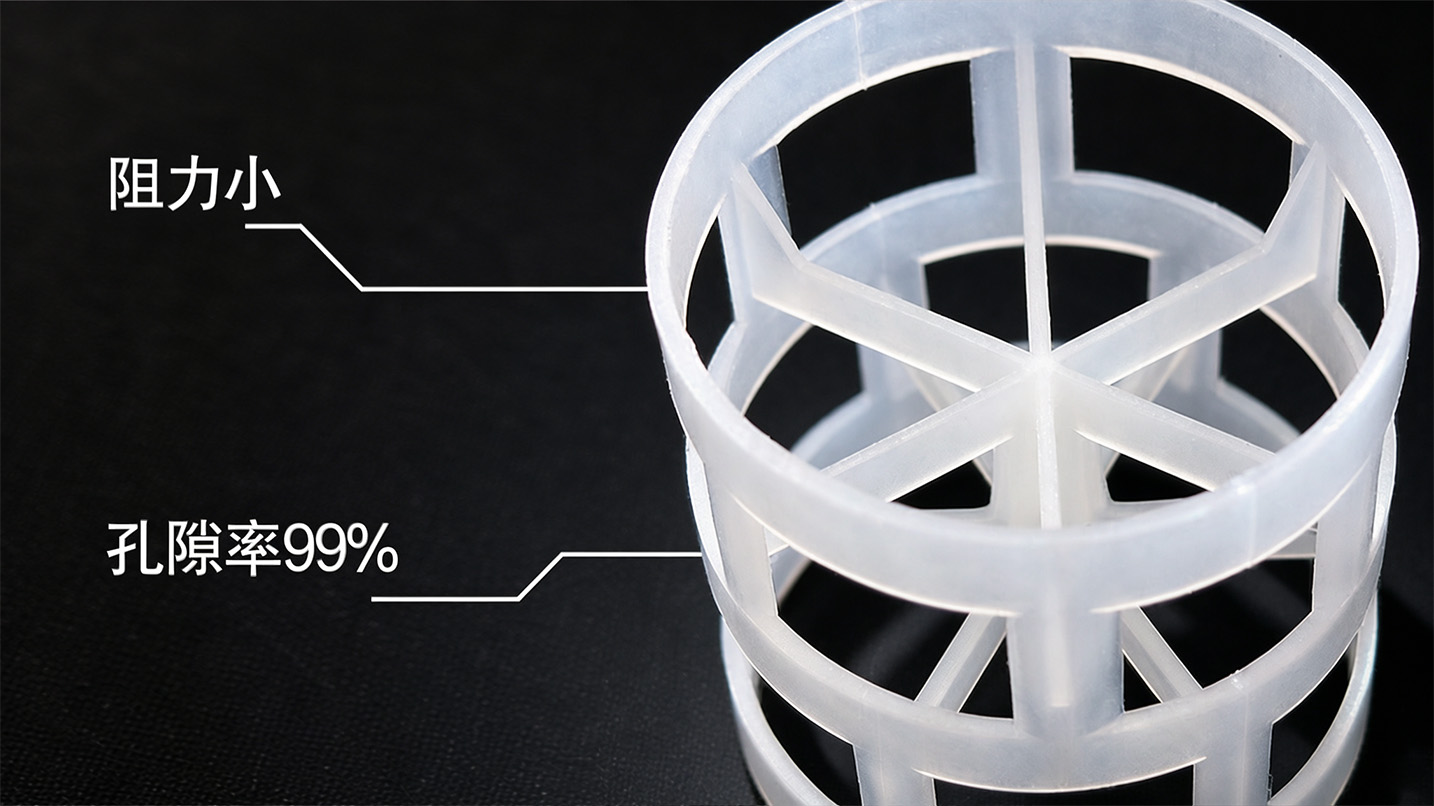

الشكل 2: النوافذ المثقوبة والأصابع المنحنية للداخل تخلق أسطح ترطيب داخلية ومسارات غاز مفتوحة.
تنطبق البيانات التالية على حلقات بال القياسية المصنوعة من البولي بروبيلين. تشترك المواد الأخرى (البولي بروبيلين المعاد تدويره، والبولي فينيل كلوريد، والبولي فينيل كلوريد المكلور، والبولي فينيليدين فلورايد) في نفس الأبعاد الهندسية، مع اختلاف الكثافة الظاهرية باختلاف كثافة البوليمر.
| الأبعاد (القطر × الارتفاع × السماكة) (مم) | مساحة السطح (م²/م³) | نسبة الفراغات (%) | العدد الإجمالي (قطعة/م³) | الكثافة الظاهرية (كجم/م³) |
|---|---|---|---|---|
| 16 × 16 × 1.0 | 299 | 90.0 | 214,000 | 105 |
| 25 × 25 × 1.2 | 219 | 93.4 | 51,900 | 75 |
| 38 × 38 × 1.4 | 146 | 94.5 | 13800 | 68 |
| 50 × 50 × 1.5 | 109 | 94.9 | 6500 | 56 |
| 76 × 76 × 2.6 | 71 | 95.1 | 1830 | 52 |
البيانات مُجمّعة من جداول بيانات قياسية في الصناعة (قيم هندسية؛ الكثافة الظاهرية مُوضّحة لمادة البولي بروبيلين، وتختلف باختلاف كثافة المادة). تتوفر أحجام مخصصة (10/13/89/100 مم) وسماكات جدارية حسب الطلب.
يُعد اختيار البوليمر المناسب أهم قرار على الإطلاق. فالمادة الخاطئة ستتشوه أو تتشقق أو تتسرب منها مواد ضارة - استخدم هذا الجدول لمطابقة التركيب الكيميائي ودرجة الحرارة:
| مادة | أقصى درجة حرارة (مستمرة) | الكثافة (جم/سم³) | المقاومة الكيميائية | التطبيق النموذجي |
|---|---|---|---|---|
| البولي بروبيلين (PP) | 100 درجة مئوية | 0.89–0.91 | ممتاز للأغراض العامة | معالجة المياه، تنظيف عام، تبريد |
| RPP (البولي بروبيلين المقوى) | 120 درجة مئوية | 0.95–1.05 | قوة أعلى، ويحافظ على شكله | تقشير قلوي ساخن، وأسرّة أعمق |
| PVC (كلوريد البولي فينيل) | 60 درجة مئوية | 1.38–1.45 | الأحماض القوية (H2SO4، حمض الهيدروكلوريك) | امتصاص الكلور القلوي، حمض الهيدروكلوريك (درجة حرارة منخفضة) |
| CPVC (كلوريد البولي فينيل كلوريد) | 90 درجة مئوية | 1.45–1.58 | الأحماض الساخنة والوسائط المؤكسدة | تنقية غازات الأحماض الساخنة، إزالة غازات المداخن |
| PVDF (Kynar) | 150 درجة مئوية | 1.75–1.78 | متفوق (الهالوجينات، حمض الهيدروفلوريك، المذيبات) | الكلور، وحمض الهيدروفلوريك، وأشباه الموصلات فائقة النقاء |

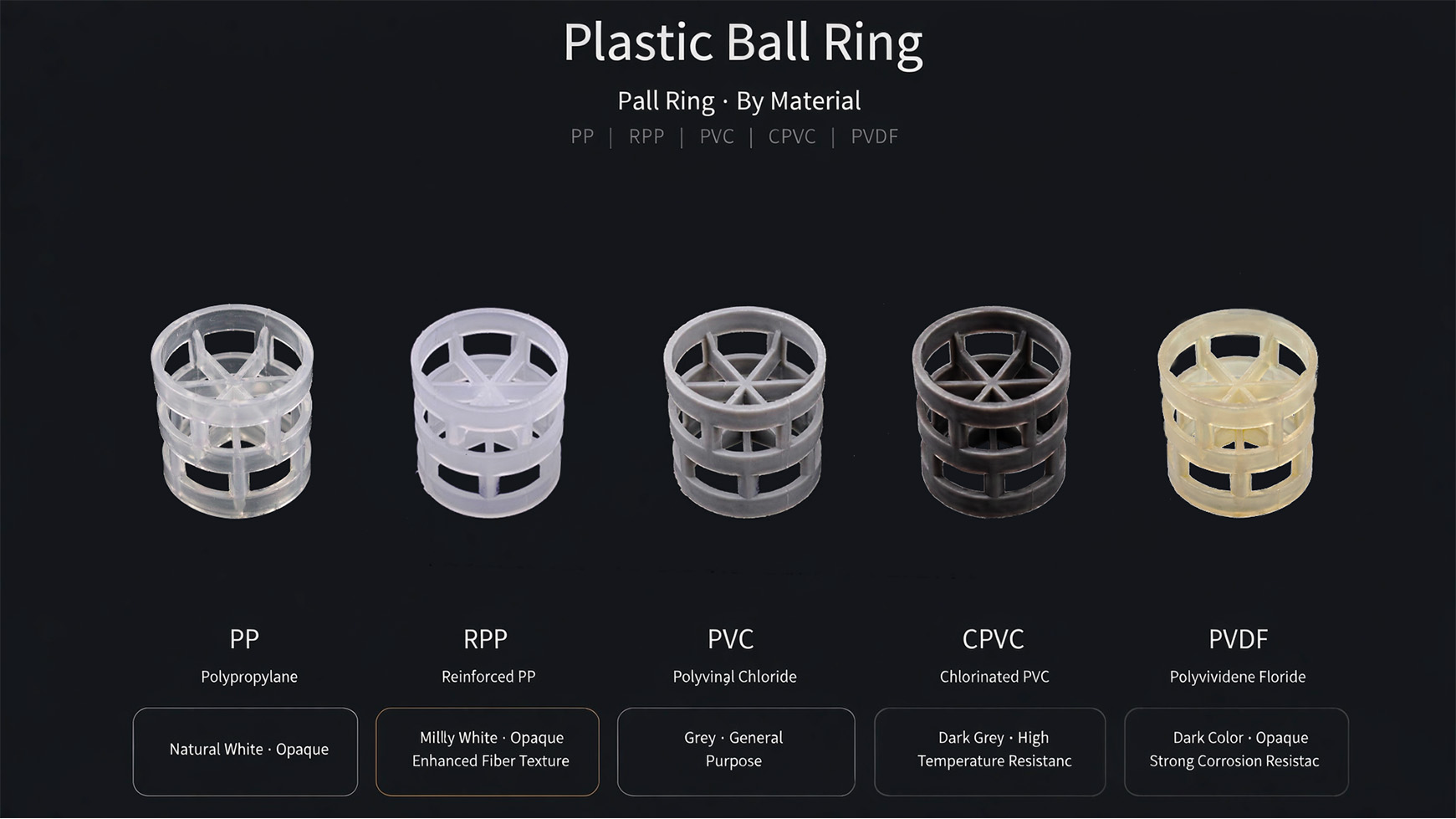

الشكل 3: اختيار المواد - PP/RPP الأبيض، PVC/CPVC الرمادي، وPVDF المعتم للاستخدام في البيئات القاسية.
الشكل 4: حلقات بال البلاستيكية (PP) المثبتة في جهاز تنقية الغازات الحمضية لـ HCl و SO2 امتصاص.
| عامل | البلاستيك | معدن (SS316L) | السيراميك |
|---|---|---|---|
| أقصى درجة حرارة | 60–150 درجة مئوية | حوالي 400 درجة مئوية | حوالي 800 درجة مئوية |
| مقاومة التآكل | ممتاز | معتدل | جيد (حمضي) |
| الكثافة الظاهرية (كجم/م³) | 52–105 | حوالي 400 | حوالي 700 |
| التكلفة النسبية | قليل | عالي | واسطة |
| الأفضل لـ | مادة مائية أكالة، درجة حرارة منخفضة إلى متوسطة | درجات حرارة عالية، هيدروكربونات | درجة حرارة عالية، حمض قوي |
س: ما هي المادة التي يجب أن أختارها لامتصاص غاز كلوريد الهيدروجين؟
ج: بالنسبة لحمض الهيدروكلوريك المخفف في درجة حرارة الغرفة، يُعد البولي بروبيلين الخيار الأمثل من حيث التكلفة. أما بالنسبة لحمض الهيدروكلوريك المركز أو الدافئ، فيُفضل استخدام البولي فينيل كلوريد المكلور (حتى 90 درجة مئوية) أو البولي فينيليدين فلورايد (حتى 150 درجة مئوية). يُعد البولي فينيل كلوريد خيارًا ممتازًا أيضًا، ولكنه محدود بدرجة حرارة 60 درجة مئوية. راجع دليل اختيار المواد الخاص بنا لمعرفة حدود الكلوريد.
س: هل يمكن لحلقات بال البلاستيكية تحمل الخدمة في وجود مادة كاوية ساخنة (هيدروكسيد الصوديوم)؟
ج: يتميز كل من البولي بروبيلين (PP) والبولي بروبيلين المقوى (RPP) بمقاومتهما الجيدة للمواد الكاوية حتى حدود درجة حرارتهما القصوى (100 درجة مئوية و120 درجة مئوية على التوالي). تجنب استخدام البولي فينيل كلوريد (PVC) والبولي فينيل كلوريد المقوى بالكلور (CPVC) في المحاليل القلوية القوية، حيث يتلفان. عند استخدام هيدروكسيد الصوديوم المركز الساخن (NaOH) عند درجات حرارة أعلى من 120 درجة مئوية، يُنصح باستخدام حشوات معدنية أو خزفية.
س: ما مقدار مواد التغليف التي أحتاجها لبرجي؟
أ: الكمية (بالقطع) = مساحة المقطع العرضي للبرج × ارتفاع القاعدة × عدد القطع (من الجدول). مثال: برج بقطر داخلي 2 متر وارتفاع قاعدة 3 أمتار من حلقات البولي بروبيلين 38 مم: π × 1.0² × 3 × 13800 ≈ 130100 قطعة. تواصل معنا لتزويدنا بأبعاد البرج للحصول على عرض سعر دقيق.
تُوفر FXSINO حلقات بال البلاستيكية المصنوعة من البولي بروبيلين (PP)، والبولي بروبيلين المُعاد تدويره (RPP)، والبولي فينيل كلوريد (PVC)، والبولي فينيل كلوريد المُقوّى (CPVC)، والبولي فينيليدين فلورايد (PVDF) بجميع الأحجام القياسية (16/25/38/50/76 مم)، مع خيار البولي بروبيلين المُعبأ بالكربون لخاصية مقاومة الكهرباء الساكنة. يُرفق بكل طلب شهادات المواد وتقارير فحص الأبعاد. كما نُوفر شبكات دعم مُطابقة وموزعات سوائل لمجموعات الأبراج الكاملة.
للتواصل مع FXSINO: jackieqiu9202@gmail.com | +86 18507999558
