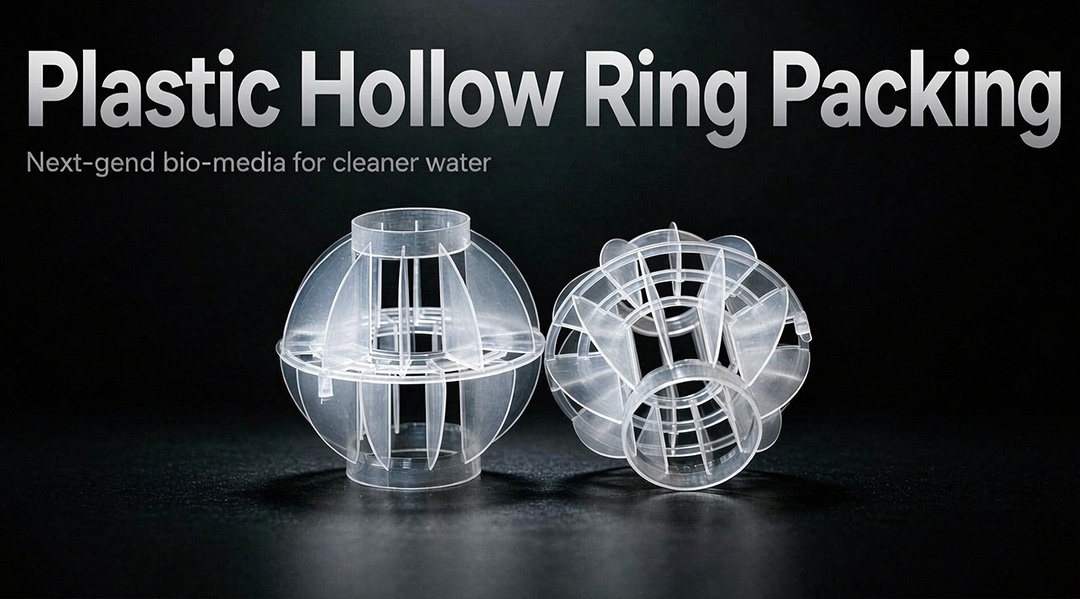

الشكل 1: حشوة الحلقة المجوفة البلاستيكية PP (حلقة التموج) - توضح السطح المموج المميز والمركز المجوف للحصول على نسبة فراغ عالية.
موجز المهندس: تُعدّ حشوات الحلقات المجوفة البلاستيكية (المعروفة باسم حلقات التموج) حشوات عشوائية اقتصادية ذات جدار خارجي مموج وقلب مجوف. يزيد تصميم التموج من اضطراب السطح دون التضحية بالفراغات، مما يوفر نقلًا للكتلة أفضل بنسبة 15-20% من حلقات راشيج القياسية مع نصف انخفاض الضغط الناتج عن الحشوات الصلبة. تُصنع هذه الحشوات من البولي بروبيلين (PP) أو البولي إيثيلين (PE)، وهي مثالية لأبراج التبريد وأجهزة تنقية الغازات، و... خدمة الامتصاص العامة.
على عكس حلقة راشيج ذات الجدران الملساء، تتميز حلقة التموجات بسلسلة من التموجات العرضية على جدارها الأسطواني. يُحدث هذا التعديل البسيط اضطرابًا دقيقًا أثناء تدفق السائل فوق السطح، مما يؤدي إلى تفتيت الأغشية الرقيقة وتحسين التلامس بين الغاز والسائل. يحافظ اللب المجوف على نسبة فراغات لا تقل عن 90%، مما يسمح للغاز بالصعود بحرية حتى في الطبقات العميقة.
المزايا الهندسية الرئيسية:

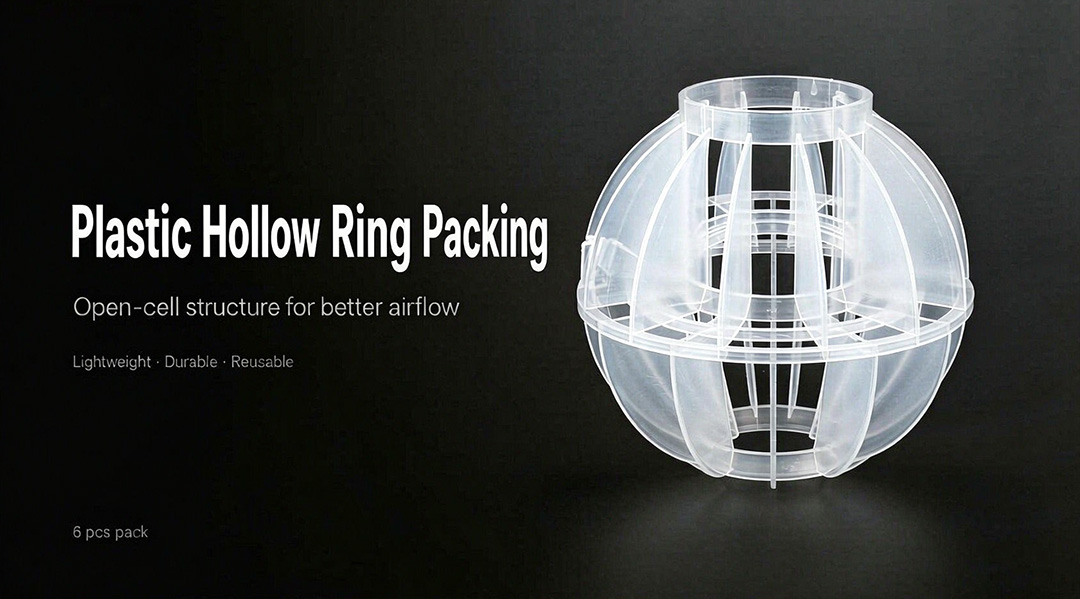

الشكل 2: صورة مقربة لجدار مموج بحلقة تموج - تخلق الحواف العرضية اضطرابًا سطحيًا لتحسين انتشار السائل.
تُصنّع شركة FXSINO خواتم مموجة بخمسة أحجام قياسية. تتوفر أحجام مخصصة عند الطلب.
| الحجم الاسمي (مم) | القطر الخارجي الفعلي × الارتفاع (مم) | مساحة السطح (م²/م³) | نسبة الفراغات (%) | عدد القطع لكل متر مكعب | عامل التعبئة (F) |
|---|---|---|---|---|---|
| 25 | 25 × 25 | 185–200 | ≥ 90 | حوالي 52000 | 140 |
| 38 | 38 × 38 | 130–145 | ≥ 92 | حوالي 16000 | 92 |
| 50 | 50 × 50 | 100–110 | ≥ 93 | حوالي 6500 | 65 |
| 63 | 63 × 63 | 80-90 | ≥ 94 | حوالي 3200 | 48 |
| 76 | 76 × 76 | 65–75 | ≥ 95 | حوالي 1800 | 36 |
ملاحظة: البيانات المذكورة أعلاه هي قيم مرجعية قياسية في هذا المجال. تواصل مع FXSINO للحصول على منحنيات الأداء المعتمدة والبيانات المقاسة.
يتميز كل من البولي بروبيلين (PP) والبولي إيثيلين (PE) بمقاومة كيميائية ممتازة، لكنهما يختلفان في تحمل درجات الحرارة والصلابة الميكانيكية:
| ملكية | البولي بروبيلين (PP) | البولي إيثيلين (PE) |
|---|---|---|
| أقصى درجة حرارة مستمرة | 100 درجة مئوية | 80 درجة مئوية |
| الكثافة (جم/سم³) | 0.90–0.91 | 0.94–0.96 |
| التصلب / الزحف | صلابة أعلى، أفضل في درجات الحرارة المرتفعة | أكثر مرونة، وعرضة للزحف فوق 60 درجة مئوية |
| المقاومة الكيميائية | ممتاز للأحماض والقلويات والمذيبات | ممتاز للأحماض والقلويات؛ أفضل قليلاً لبعض المواد العضوية |
| مقاومة للأشعة فوق البنفسجية | رديء (يلزم إضافة مواد للاستخدام الخارجي) | متوسط (يحتوي البولي إيثيلين الأسود على حماية من الأشعة فوق البنفسجية بالكربون الأسود) |
| اللون النموذجي | أبيض، بيج، حسب الطلب | طبيعي (حليبي)، أسود |
| الأفضل لـ | التبريد بالماء الساخن، والتجريد بالبخار، والامتصاص العام | أبراج تبريد محيطية، أجهزة تنقية الهواء الخارجية (بولي إيثيلين أسود) |
الشكل 3: مقارنة المواد - حلقات تموج من البولي بروبيلين الأبيض (يسار) والبولي إيثيلين الأسود (يمين). يوفر البولي إيثيلين مقاومة أفضل للأشعة فوق البنفسجية لأبراج التبريد الخارجية.
كيف تقارن حلقة التموج بأنواع التغليف البلاستيكية العشوائية الشائعة الأخرى؟
| نوع التعبئة (50 مم) | نسبة الفراغات (%) | ΔP @ F=1.5 (Pa/m) | HETP (م) | التكلفة النسبية |
|---|---|---|---|---|
| حلقة التموج (PP) | 93-94 | 60–80 | 0.6–0.8 | $$ |
| حلقة بال بلاستيكية | 90–92 | 80–100 | 0.5–0.7 | $$ |
| سرج بلاستيكي (إنتالوكس) | 78–82 | 120–150 | 0.7–1.0 | $ |
| كرة مجوفة متعددة الكرات | ≥ 95 | 40–60 | 1.2–1.5 | $ |
الخلاصة: توفر حلقات ريبل أفضل توازن بين انخفاض الضغط المنخفض ونقل الكتلة الجيد للتبريد والامتصاص. اختر خواتم بال إذا كنت بحاجة إلى أقصى قدر من الكفاءة (HETP أقل)؛ فاختر حلقات التموج إذا كنت بحاجة إلى أقصى إنتاجية مع كفاءة مقبولة.
الشكل 4: يتم شحن حشوة الحلقة المتموجة في برج تبريد ذي تدفق معاكس - يضمن التوزيع المتساوي انتشارًا موحدًا للماء وتلامسًا متجانسًا للغاز.
س: خاتم ريبل أم خاتم بال؟ أيهما أختار؟
أ: تتميز حلقات بال بوجود فتحات داخلية (أصابع) تُحسّن التلامس السطحي الداخلي، مما يُحسّن نقل الكتلة قليلاً (يُقلل من HETP). أما حلقات ريبل، فلا تحتوي على فتحات، لذا فهي أسهل في التشكيل وأقل تكلفة، مع الحفاظ على جدارها المموج الذي يُوفر اضطرابًا جيدًا. يُنصح باختيار حلقات بال للتقطير/الخدمات التي تتطلب كفاءة عالية؛ بينما يُنصح باختيار حلقات ريبل للتبريد، والامتصاص الأولي، والمشاريع التي تُراعي التكلفة.
س: هل يمكنني استخدام حلقات التموج المصنوعة من البولي بروبيلين في برج تبريد المياه الساخنة (> 80 درجة مئوية)؟
ج: يتحمل البولي بروبيلين درجات حرارة تصل إلى 100 درجة مئوية بشكل مستمر، لذا فهو مناسب لمعظم تطبيقات الماء الساخن (عادةً ما تتراوح درجة حرارة مياه التبريد العائدة من أبراج التبريد بين 40 و55 درجة مئوية). إذا شهد برج التبريد لديك ارتفاعات متقطعة في درجة الحرارة تتجاوز 100 درجة مئوية، فضع في اعتبارك استخدام بدائل مبطنة بمادة PVDF أو PTFE - تواصل مع FXSINO للحصول على خيارات تتحمل درجات الحرارة العالية.
س: كم يبلغ وزن متر مكعب من حشوة حلقات التموج؟
ج: تعتمد الكثافة الظاهرية على الحجم والمادة. بالنسبة لحلقات التموج المصنوعة من البولي بروبيلين بقطر 50 مم، يُتوقع أن تتراوح الكثافة بين 55 و65 كجم/م³ (بما في ذلك نسبة هبوط الفراغات البالغة 5%). أما البولي إيثيلين فهو أثقل قليلاً، حيث تبلغ كثافته حوالي 70-80 كجم/م³. هذه الكثافة خفيفة بما يكفي بحيث لا تحتاج معظم الأبراج إلى تدعيم هيكلي، على عكس الحشوات الخزفية التي تزيد كثافتها عن 700 كجم/م³.
شركة FXSINO هي شركة مصنعة لحشوات الأبراج ومكوناتها الداخلية - حلقات التموج البلاستيكية، خواتم بالشبكات الدعم، وموزعات السوائل. أحجام مخصصة، مواد PP/PE/PVDF، شحن عالمي.
أخبرنا بقطر برجك، وعمق طبقة التعبئة، وسائل التشغيل (ماء التبريد، أو التنظيف الحمضي، إلخ)، ودرجة حرارة التشغيل، والمادة المفضلة (بولي بروبيلين أو بولي إيثيلين). سنوصي بحجم الحلقة المناسب، ونحسب الحجم الإجمالي، ونقدم لك عرض سعر في نفس اليوم مع تحديد مدة التسليم. توفر FXSINO حلولاً متكاملة لأبراج التعبئة - من شبكات الدعم و محددات السرير ل موزعي السوائل.
