دراسة حالة لتطوير مصنع كيميائي رئيسي: ممارسات تصميم لتحسين الكفاءة بنسبة 30% باستخدام حشوة الحلقة السرجية

خلفية المشروع والتحديات

A برج إزالة المياه الحامضة/تجديد الأمين عانى مجمع بتروكيماويات رئيسي في شرق الصين لفترة طويلة من نقص في الطاقة الإنتاجية وارتفاع استهلاك الطاقة. وكان البرج الأصلي، المعبأ بطريقة التعبئة العشوائية التقليدية، يعاني من مشاكل خطيرة. التوجيه وتدفق الجدار بعد سنوات من التشغيل، أدى ذلك إلى ضعف توزيع الغاز والسائل وانخفاض كفاءة نقل الكتلة. وقد زاد انخفاض ضغط النظام بنحو 40%، مما تسبب في ارتفاع ملحوظ في استهلاك بخار إعادة الغليان. علاوة على ذلك، تذبذب محتوى كبريتيد الهيدروجين في الغاز الحمضي المُجدد، ولم يستوفِ باستمرار المواصفات البيئية ومواصفات التغذية اللاحقة. أصبح هذا البرج بمثابة عنق زجاجة حرج يحد من قدرة المصنع على معالجة النفط الخام عالي الكبريت. كان الهدف الأساسي من هذا التحديث هو استبدال الحشوة الحالية بحشوة عالية الكفاءة دون تغيير هيكل البرج الرئيسي، بهدف تحقيق زيادة بنسبة 15% في الطاقة الاستيعابية, تحسن ملحوظ في كفاءة نقل الكتلة، و انخفاض استهلاك الطاقة في النظام.

ثلاث ممارسات تصميم أساسية لتحسين الكفاءة بنسبة 30%

لم تكن قفزة الكفاءة نتيجة لتغيير واحد، بل نتيجة لتحسين تآزري عبر ثلاثة أبعاد رئيسية: التعبئة الاختيار والمواد وتكامل النظام، وكلها تستهدف اختناقات العمليات المحددة.

1. تحسين اختيار التعبئة والتغليف: من التعبئة العامة إلى التعبئة المخصصة

تشخيص المشكلة: أظهرت حلقات بال المعدنية الأصلية تدهورًا سريعًا في توزيع طبقة السائل بمرور الوقت في نظام محلول الأمين اللزج المعرض للرغوة.

ممارسة التصميم: حلقات سرج فائقة تم اختيارها لتحل محل حلقات بال. يوفر تصميمها الفريد غير المتماثل للسرج ميزتين أساسيتين:

• تصميم مضاد للتشويش: تعمل المنحنيات على شكل سرج والدعامات الداخلية على تعطيل التدفق الاتجاهي للسوائل، مما يقلل بشكل كبير من تدفق الجدار والتوجيه، مما يؤدي إلى توزيع أكثر تجانسًا للطبقة.
• تحسين استخدام السطح الداخليبالمقارنة مع الحشوات الحلقية، فإن الأسطح المقعرة للحلقات السرجية "تحتضن" السائل بشكل أفضل، مما يطيل وقت بقاء طبقة السائل ويوفر مسارًا أكثر تعرجًا للغاز، وبالتالي يزيد من مساحة نقل الكتلة الفعالة.

بيانات الحالةأشارت اختبارات الأداء الهيدروليكي إلى أنه في ظل نفس عامل F، قللت حلقات السرج الفائقة الجديدة من ارتفاع يعادل ارتفاع الصفيحة النظرية (HETP) بنسبة 18% تقريبًا وخفض السرير انخفاض الضغط بنسبة 30-35%، مما يؤدي إلى وضع الأساس الهيدروديناميكي لزيادة الكفاءة.

2. تطوير المواد: لتناسب البيئة الكيميائية القاسية

تشخيص المشكلةواجهت حلقات بال الأصلية المصنوعة من الفولاذ الكربوني مخاطر التآكل العام وتشققات التآكل الإجهادي (SCC) في بيئة الأمين (التي تحتوي على ثاني أكسيد الكربون وكبريتيد الهيدروجين وآثار من نواتج التحلل). قد تتسبب نواتج التآكل في تلوث المذيب وسد فراغات التعبئة، مما يؤدي إلى تفاقم ظاهرة التوجيه.

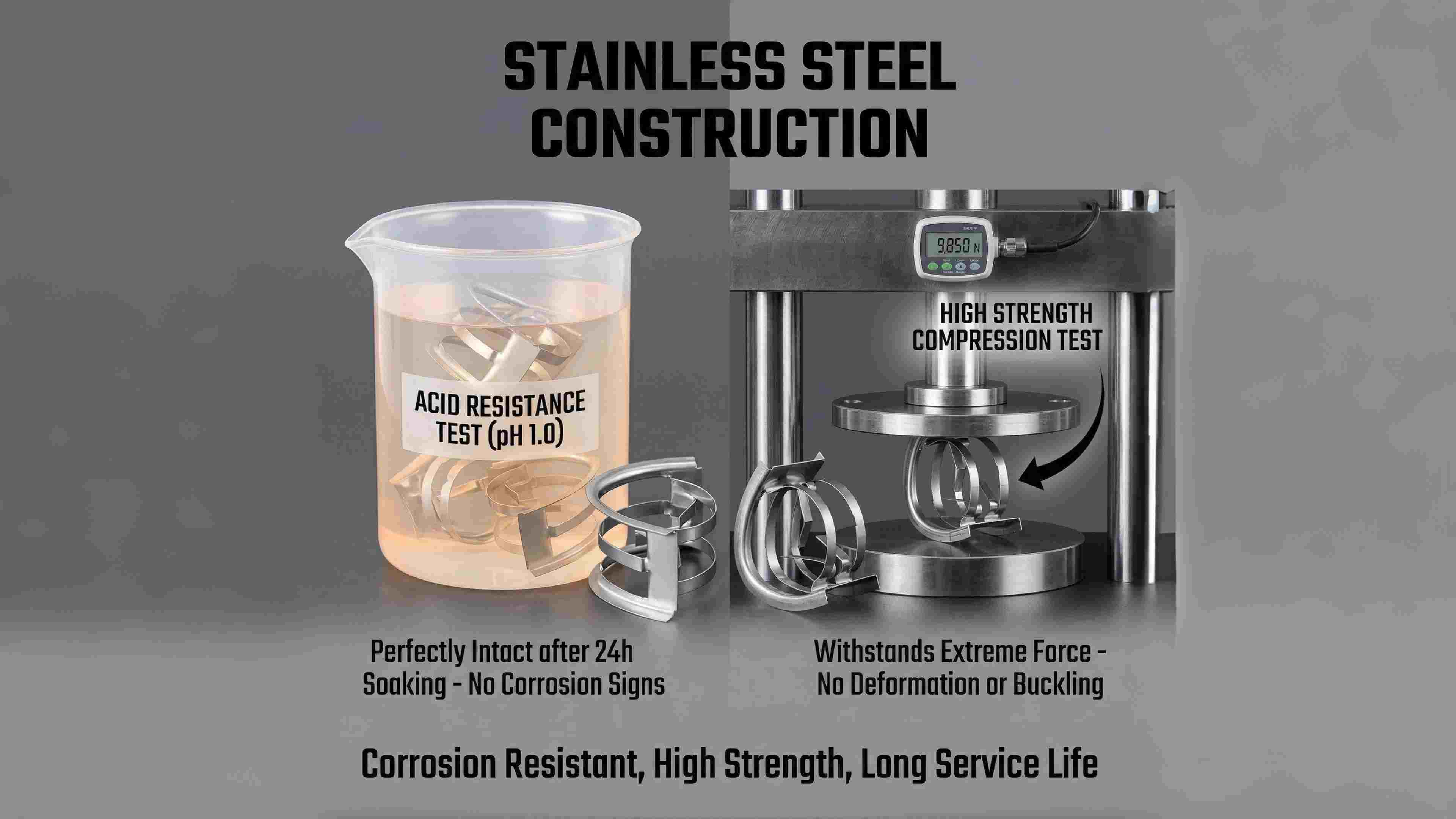

ممارسة التصميمتم استبدال الفولاذ الكربوني بـ الفولاذ المقاوم للصدأ المزدوج 2205 لحلقات السرج. تجمع هذه المادة بين مزايا الدرجات الأوستنيتية والفريتية:

• مقاومة فائقة للتآكليوفر مقاومة أفضل بكثير لتآكل الإجهاد الناتج عن الكلوريد وبيئات الأمين مقارنة بـ 316L، مما يضمن عمر خدمة أطول.
• قوة عالية: يسمح بتقليل سمك الجدار، مما يقلل من وزن الحشوة، ويزيد من نسبة الفراغات في الطبقة، ويساهم بشكل أكبر في تقليل انخفاض الضغط.

بيانات الحالةأظهرت اختبارات عينات التآكل في ظل ظروف محاكاة معدل تآكل سنوي أقل من 0.01 مم/سنة للفولاذ المزدوج 2205. وقد زاد العمر الافتراضي المتوقع للتعبئة من 4-5 سنوات إلى أكثر من 10 سنوات، مما يدل على تحسن ملحوظ. التكلفة الإجمالية للملكية (TCO).

3. تصميم تكامل النظام: "الوضع الدقيق" للتعبئة

تشخيص المشكلةإن مجرد تغيير الحشوة دون تحسين المكونات الداخلية الداعمة لا يُؤدي إلا إلى نتائج دون المستوى الأمثل. لم يعد موزع السائل الأصلي مناسبًا لخصائص أداء الحشوة الجديدة.

ممارسة التصميم:

• إعادة هيكلة شركة توزيع السوائلأ موزع السوائل من نوع الحوض تمت إعادة معايرتها وتركيبها لتتوافق مع خصائص توزيع حلقات السرج، مما يضمن تحسين عدد نقاط التقطير لكل وحدة مساحة.
• تحسين هيكل السريرتم تقسيم سرير طويل واحد إلى سريران قصيران مع وجود موزع سائل وسيط. وقد منع هذا بشكل فعال "تأثيرات التوسع" على طول ارتفاع العمود، مما حافظ على توزيع متجانس للغاية للغاز والسائل عبر المقطع العرضي بأكمله.
• بروتوكول تثبيت صارم: تفصيلي إجراء تحميل التعبئة الطبقية "الجافة" و أ بروتوكول معايرة مستوى الموزع (التفاوت ≤ 3 مم) تم تطبيقها بدقة لضمان الترجمة المثالية للتصميم النظري إلى الممارسة.

نتائج التجديد والتحقق من الأداء

تم تنفيذ المشروع خلال فترة الصيانة الدورية للمصنع عام 2025، وبدأ تشغيله بنجاح من المحاولة الأولى. فيما يلي مقارنة لمؤشرات الأداء الرئيسية بعد تشغيل تجريبي لمدة ستة أشهر:

الخلاصة والنتائج الرئيسية

خاتمةتوضح هذه الحالة أن عملية تجديد برج كيميائي تجمع بين اختيار حشوة حلقة السرج عالية الأداء، تطبيق مواد سبائك مقاومة للتآكل، و تصميم تكامل الأنظمة الدقيقة يُعدّ هذا مسارًا موثوقًا لتحقيق قفزة نوعية في الكفاءة (تحسين شامل بنسبة 30% تقريبًا في هذه الحالة). ولا يُمثّل هذا مجرد استبدال بسيط للمكونات، بل حلًا شاملًا قائمًا على... التحسين الهيدروديناميكي، وعلوم المواد، وأفضل الممارسات الهندسية.
