يمكن استخدام حشوات ديكسون في عملية فصل المنتجات عالية النقاء والكميات الصغيرة في المختبر

📅10 أبريل 2025 | ✍️الفريق التقني لـ FXSINO

في عالم الهندسة الكيميائية وعمليات الفصل على نطاق المختبر، غالباً ما يتطلب تحقيق درجة عالية من النقاء معدات متخصصة. شركة ديكسون للتعبئة والتغليف، والمعروفة أيضًا باسم حلقة ثيتا (θ-ring)يُعد هذا المنتج حلاً فائقاً لمعالجة المنتجات عالية النقاء بكميات صغيرة. وعلى عكس الحشوات الصلبة التقليدية، توفر هذه البنية الشبكية السلكية الفريدة كفاءة نقل كتلة لا مثيل لها، مما يجعلها الخيار الأمثل لتطبيقات التقطير والامتصاص الصعبة.

ما الذي يحمله ديكسون في حقيبته؟

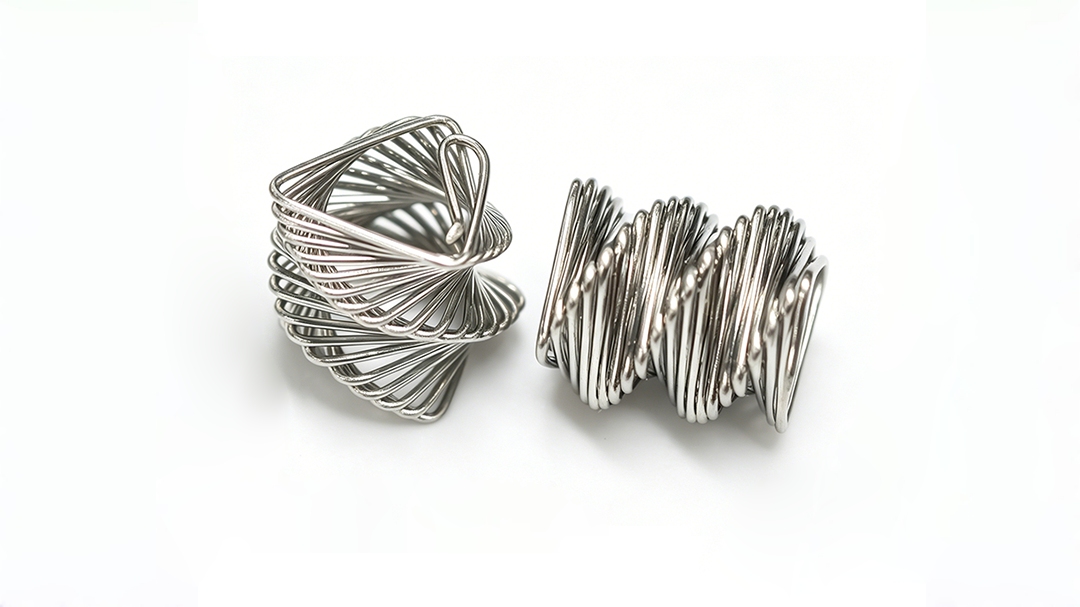

تُعدّ تعبئة ديكسون نوعًا من أنواع التعبئة والتغليف. تغليف عالي الكفاءة بجزيئات صغيرة مصنوعة بدقة من شبكة سلكية معدنية، عادةً من الفولاذ المقاوم للصدأ أو النحاس. وأبرز سماتها الهندسية هي أنها القطر يساوي ارتفاعه (d=h)، مما يخلق شكل "ثيتا" مميز.

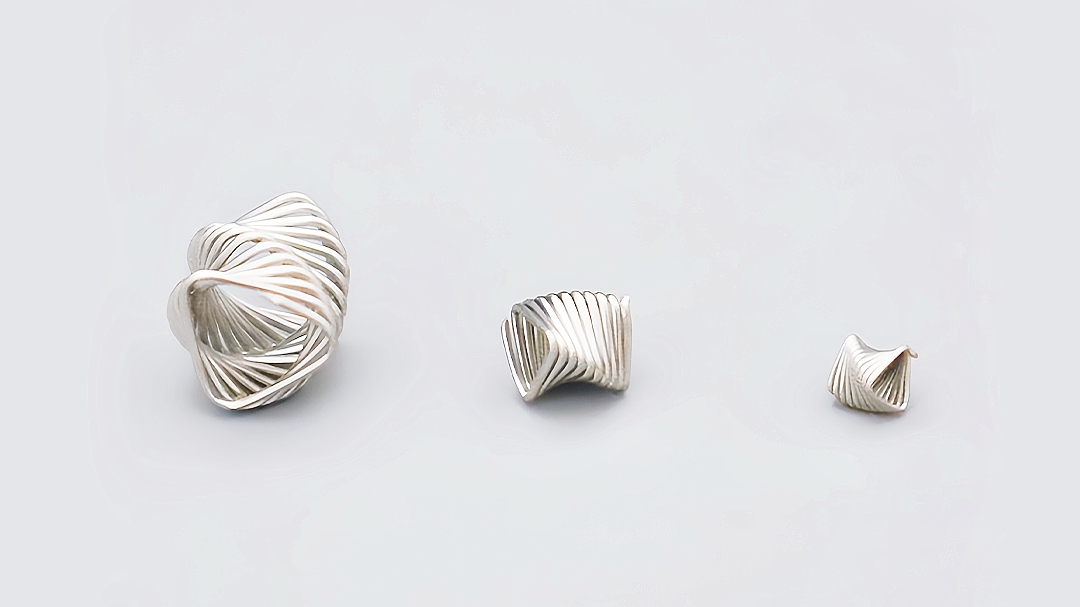

تتوفر حلقات ديكسون بأحجام شبكية متنوعة، وهي مصممة لزيادة مساحة السطح إلى أقصى حد مع تقليل انخفاض الضغط إلى أدنى حد. تشمل المواصفات الشائعة ما يلي:

2×2 | 3×3 | 4×4 | 5×5 | 6×6 | 7×7 | 8×8 | 9×9 | 10×10 | 11×11 | 12×12 مم

تتيح هذه المجموعة الواسعة للمهندسين اختيار الحجم الأمثل لأقطار الأعمدة ومعدلات التدفق المحددة.

مزايا الأداء الرئيسية

يُعزى الأداء الاستثنائي لتغليف ديكسون إلى حد كبير إلى الخاصية الشعرية مصنوعة من شبكة معدنية دقيقة. إليك أهم المزايا التي تجعلها متفوقة على الحلقات الخزفية أو البلاستيكية التقليدية:

1. توزيع سائل فائق وتكوين طبقة رقيقة

تسمح الشبكة السلكية المعدنية للسائل بتشكيل طبقة رقيقة ومتجانسة بدلاً من التدفق على شكل قطرات كبيرة. وهذا يزيد من مساحة التلامس بين الغاز والسائل، وهو أمر بالغ الأهمية لنقل الحرارة والكتلة بكفاءة.

2. القضاء على التوجيه

يُعطّل هذا الهيكل مسارات التدفق المفضلة بشكل فعال. وهذا يقلل بشكل كبير من الظواهر غير المستقرة مثل تدفق القناة (حيث يتجاوز الغاز السائل) وتدفق الجدار، مما يضمن عملية فصل أكثر اتساقًا وكفاءة.

3. انخفاض الضغط المنخفض

يؤدي الهيكل المفتوح والشبكي للشبكة السلكية إلى مقاومة أقل لتدفق الغاز مقارنةً بالحشوات الصلبة. وهذا ما يجعل حلقات ديكسون مناسبة بشكل خاص لـ التقطير تحت فراغ عالٍ العمليات التي يكون فيها تقليل انخفاض الضغط أمراً بالغ الأهمية.

4. كفاءة فصل عالية (عدد كبير من الألواح النظرية)

بفضل التبلل الكامل لسطح المعدن ومساحة السطح الفعالة الكبيرة، تحقق حشوات ديكسون أداءً أعلى تشكيلات الأفلام. يوفر عددًا أكبر من الألواح النظرية لكل متر من ارتفاع السرير، مما يعني أنه يمكن الحصول على منتجات أنقى في أعمدة أقصر.

العوامل المؤثرة على الكفاءة

على الرغم من كفاءتها العالية، إلا أن أداء حشوات ديكسون يتأثر بعدة عوامل تشغيلية:

• سرعة الغاز: تزداد الكفاءة عمومًا مع ارتفاع سرعات الغاز حتى تصل إلى نقطة مثالية.
• قابلية السطح للترطيب: تؤدي قابلية التبلل العالية لسطح التعبئة إلى تكوين طبقة أفضل وتحسين نقل الكتلة.
• قطر العمود: توجد علاقة طردية بين كفاءة التعبئة وقطر العمود. تميل الأبراج ذات القطر الأصغر إلى إظهار خصائص كفاءة أكثر وضوحًا.
• المعالجة المسبقة للترطيب: يُعدّ ترطيب الحشوة بشكل صحيح قبل التشغيل أمرًا ضروريًا لتحقيق أداء مستقر وفعال. عندما يكون Dr/d > 10، HETP = 0.8–1.2 Drعندما دrعندما تكون قيمة /d > 70، تنخفض كفاءة الفصل بشكل ملحوظ.

لماذا تختار حلقات ديكسون ذات الطبقتين؟

لتحسين الاستقرار الميكانيكي وكفاءة الفصل، تتوفر حلقات ديكسون في كل من التكوينات أحادية الطبقة وثنائية الطبقة. حلقات ديكسون ذات الطبقة المزدوجة تتميز بطبقة إضافية من الشبكة، مما يحسن بشكل كبير من القوة الميكانيكية وصلابة التغليف.

للتطبيقات التي تتطلب أحجامًا أكبر (عمومًا 5×5 مم أو أكبريُوصى بشدة باستخدام النوع ذي الطبقة المزدوجة لمنع التشوه والحفاظ على السلامة الهيكلية تحت الحمل.

التطبيقات النموذجية

بفضل خصائصها الفريدة، تُستخدم حشوات ديكسون بشكل أساسي في السيناريوهات التي تتطلب الدقة والنقاء العالي:

• المختبر والبحث والتطوير: مثالية لأعمدة التقطير الزجاجية الصغيرة الحجم والمحطات التجريبية.
• الفصل الكيميائي عالي النقاء: ضروري لفصل الخلائط المعقدة في تصنيع المواد الكيميائية الدقيقة والمستحضرات الصيدلانية.
• فصل النظائر: يستخدم في تطبيقات متخصصة لفصل النظائر المستقرة نظراً لكفاءته العالية للغاية.
• استعادة المذيبات: يقوم بتنقية واستعادة المذيبات عالية القيمة بكفاءة في دفعات صغيرة.

المواصفات الفنية

خاتمة

عندما تتطلب عمليتك أعلى مستويات النقاء في بيئة صغيرة الحجم، فإن حشوة ديكسون (حلقة θ) هي الخيار الأمثل. يتغلب تصميمها المبتكر من شبكة الأسلاك على قيود الحشوات الصلبة التقليدية، مما يوفر نقلًا فائقًا للكتلة، وانخفاضًا أقل في الضغط، وكفاءة لا مثيل لها.

الكلمات المفتاحية: شركة ديكسون للتعبئة والتغليف خاتم ثيتا تغليف شبكي من الأسلاك المعدنية التقطير المختبري فصل عالي النقاء
