حشوة هيكلية 500Y لأعمدة التقطير عالية الكفاءة

وطن خبر

حشوة هيكلية 500Y لأعمدة التقطير عالية الكفاءة

حشوة هيكلية 500Y لأعمدة التقطير عالية الكفاءة
August 13, 2026

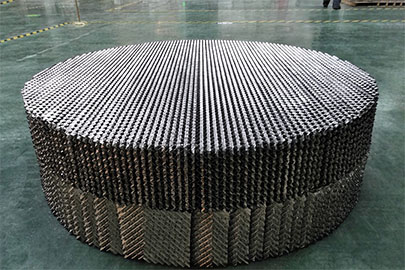

500Y Metal Structured Packing high surface area close-up

الشكل 1: تعمل التموجات عالية الكثافة لحشوة 500Y على زيادة مساحة السطح لنقل الكتلة.

تغليف منظم 500Y لأعمدة التقطير عالية الكفاءة

رؤية هندسية: عندما يكون هدفك من التقطير هو تحقيق أقصى قدر من النقاء بدلاً من أقصى إنتاجية، فإن جهاز 500Y هو الخيار الأمثل. بفضل مساحة سطحه النوعية التي تبلغ حوالي 500 متر مربع/متر مكعب، يوفر جهاز 500Y أقل ارتفاع مكافئ للصفيحة النظرية (HETP)، مما يتيح فصلًا عالي النقاء في عمود صغير الحجم.Fxsino

1. المواصفات الفنية

تم تصميم جهاز 500Y لعمليات الفصل الصعبة. فيما يلي المعايير القياسية بناءً على FXSINO ورقة البيانات Rev.2024-06:

المعلمةقيمةالأثر التشغيلي
مساحة السطح النوعيةحوالي 500 متر مربع/متر مكعبيضاعف مساحة النقل مقارنة بـ 250Y.
نموذج HETP النموذجي300 - 400 مميحقق عددًا أكبر من الألواح النظرية لكل متر.
نسبة الفراغحوالي 95 - 97%أقل من 250Y؛ ينتج عنه انخفاض أكبر في الضغط.
عامل التعبئة (Fp)~55 - 65 (SI)يحد العامل الأعلى من السعة القصوى للبخار.

2. التطبيقات الأساسية والاستخدامات عالية الكفاءة

يُعدّ جهاز 500Y الحل الأمثل عندما تكون مهمة الفصل صعبة أو عندما تكون متطلبات النقاء صارمة:

  • التقطير الكيميائي الدقيق والصيدلاني: فصل المتماكبات أو المركبات الحساسة للحرارة التي تتطلب نقاءً عالياً.
  • استعادة المذيبات: تحقيق مذيبات معاد تدويرها عالية النقاء (مثل DMF، والتولوين) في أنظمة الحلقة المغلقة.
  • تكسير الهيدروكربونات عالية النقاء: فصل المكونات ذات نقاط الغليان المتقاربة حيث يكون التقلب النسبي قريبًا من 1.0.
  • الأجزاء العلوية من الأعمدة الطويلة: غالباً ما تستخدم في الأجزاء العلوية من الأعمدة الطويلة جداً حيث تكون معدلات البخار أقل ولكن كفاءة الفصل أمر بالغ الأهمية.

3. دليل الاختيار: 500Y مقابل 250Y

يعتمد اختيارك بين 500Y و250Y كلياً على العامل المحدد لديك. استخدم هذا الجدول للرجوع إليه بسرعة:

اختر 500Y إذا...اختر 250Y إذا...عامل التمييز الرئيسي
النقاء هو الأولوية القصوى.تُعتبر الإنتاجية هي الأولوية القصوى.الكفاءة مقابل القدرة الإنتاجية.
ارتفاع العمود محدود.قطر العمود محدود.المساحة الرأسية مقابل المساحة الأفقية.
التقلب النسبي منخفض (<1.1).التقلب النسبي مرتفع (>1.5).صعوبة الانفصال.

4. اختيار المواد للخدمات المسببة للتآكل

نظراً لسمك الصفائح الرقيقة من نوع 500Y، فإن اختيار المواد أمر بالغ الأهمية لمنع التشوه تحت الحمل والتآكل:

  • الفولاذ المقاوم للصدأ 316L: المعيار لمعظم المهام الكيميائية التي تتضمن أحماضًا أو كلوريدات خفيفة.
  • هاستيلوي سي-276: بالنسبة للخدمات شديدة العدوانية، مثل تقطير حمض الأسيتيك أو غاز الكلور الرطب.
  • التيتانيوم: ضروري للخدمات التي تتضمن الكلور الرطب أو مياه البحر أو ظروف الأكسدة القوية.
  • ملاحظة حول الفولاذ المقاوم للصدأ 304: لا يُنصح باستخدامه في 500Y في الخدمات الحرجة بسبب انخفاض سماحية التآكل وخطر التآكل الناتج عن الإجهاد.

تحذير هام بشأن التركيب

الموزع غير قابل للتفاوض

لا يتحمل جهاز 500Y أي تفاوت يُذكر في توزيع السائل. فإذا لم يكن موزع السائل مصممًا بدقة متناهية (بنسبة ±3% تجانس مستهدفة)، فإن ميزة كفاءة جهاز 500Y ستُفقد تمامًا. لا تقم أبدًا بربط التعبئة عالية الكفاءة بموزع منخفض الجودة.

أسئلة وأجوبة سريعة

س: هل يمكن استخدام 500Y في التقطير الفراغي؟

ج: عموماً، لا. نظراً لمعامل التعبئة العالي وما ينتج عنه من انخفاض كبير في الضغط، فإن مادة 500Y غير مناسبة لتطبيقات التفريغ العميق. يُنصح باستخدام مادة 250Y أو مواد تعبئة هيكلية متخصصة ذات انخفاض ضغط منخفض لأعمدة التفريغ.

س: هل يستحق سعر 500Y التكلفة الإضافية؟

ج: نعم، إذا كانت مواصفات منتجك تتطلب ذلك. إذا كنت تستخدم عمود 250Y لفصل صعب، فستحتاج إلى عمود أطول بكثير لتحقيق نفس درجة النقاء، مما يؤدي إلى ارتفاع النفقات الرأسمالية وتكاليف التشغيل.



طلب منحنيات الأداء الهيدروليكي 500Y

تأكد من تحسين تصميم عمودك. تواصل مع FXSINO للحصول على بيانات هندسية مفصلة وعرض سعر.

للتواصل مع FXSINO: jackieqiu9202@gmail.com | +86 18507999558
